21A AC elektrische contactor

In het uitgestrekte industriegebied dat geavanceerde automatisering en elektrische besturing vereist, markeert het stroomniveau van 21A een veelgebruikt kruispunt: het is krachtig genoeg om reguliere kleine en middelgrote productieapparatuur aan te drijven; Het is voldoende gestandaardiseerd om een ​​van de meest gebruikte componenten in elektrisch ontwerp te worden. Als professionele fabrikant van AC-schakelaars in China is onze duurzame 21A AC-elektrische schakelaar van SPX de "universele hoeksteen" van dit assortiment. Het streeft geen extreme prestatieparameters na, maar biedt ingenieurs en systeemintegrators een "no error" standaardselectie op basis van klassiek ontwerp, betrouwbare prestaties, brede beschikbaarheid en uitstekende kosteneffectiviteit. Of het nu gaat om gestandaardiseerd ontwerp in nieuwe projecten of als vervanging van reserveonderdelen bij onderhoud, het kan naadloos worden geïntegreerd en de rol spelen van een sterke uitvoerder in de controlelus.

Functies:

Met een nominale stroom van 21A komt hij nauwkeurig overeen met een driefasige asynchrone motor van ongeveer 11 kW bij een spanning van 380 V, of een belasting van ongeveer 4,6 kW bij eenfasige 220 V, waardoor hij perfect voldoet aan de huidige eisen van de overgrote meerderheid van kleine en middelgrote ventilatoren, waterpompen, compressoren, transportbanden en verwarmingscircuits.
Betrouwbare elektrische levensduur: het hoofdcontact is gemaakt van een zilverlegering en is geoptimaliseerd voor boogdovende ontwerpen. Onder de standaard AC-3-gebruikscategorie (motorstart-stop) kan het tienduizenden of zelfs meer dan 100.000 keer betrouwbare elektrische werking garanderen, waarbij wordt voldaan aan de frequente start-stopvereisten in industriële omgevingen.
Het spoelontwerp is goed bestand tegen spanningsschommelingen en de algehele structuur is ongevoelig voor stof, vocht en bepaalde temperatuurveranderingen. Het kan stabiel werken in algemene industriële omgevingen met weinig onderhoud.
De hoogwaardige 21A AC elektrische contactor wordt doorgaans geïnstalleerd op een standaard 35 mm DIN-rail en kan netjes worden gecombineerd met andere stroomonderbrekers, relais en andere componenten. Zorg voor schroefkrimpklemmen voor een stabiele en betrouwbare verbinding.
De meeste modellen ondersteunen de gemakkelijke installatie van hulpcontactmodules aan de boven- of zijkant om de besturingssignalen uit te breiden (zoals zelfvergrendeling, vergrendeling en statusfeedback), waardoor wordt voldaan aan complexe logische besturingsvereisten zonder dat de hoofdschakelaar hoeft te worden vervangen.

Sollicitatie

Hoofdstroom aan/uit-bediening voor 7,5 kW-11 kW driefasige ventilatoren, waterpompen, luchtcompressoren en kleine werktuigmachines.
Start-stop uitvoeringsunit voor middelgrote ventilatorconvectoren, verseluchtunits en circulatiewaterpompen.
De op maat gemaakte 21A AC elektrische contactor wordt gebruikt voor motorbesturing om lichte tot middelzware transportbanden en liften aan te drijven.
Als afstandsbedieningsschakelaar voor lichtgroepenbediening en elektrische verwarmingsapparatuur (zoals kleine boilers).
De 21A AC elektrische contactor dient als standaardactuator voor PLC- of relaisuitgangsterminals en regelt de stroom van één enkel werkstation.

SPX AC-magneetschakelaarparameter

Kader (A)			SS-T21
KW/HP(AC-3) Reted vermogen(AC-3) IEC60947-4		220V	4
		380V	7.5
Reted-stroom (AC-3) GB14048.4		220V	20
		380V	20
Reted verwarmingsstroom (A)			32
Gereted geïsoleerde spanning (V)			660
Hulpcontact AC-15	Contact	Standaard	2NO+2NC
	Reted-stroom (A)	220V	1.6
		380V	0.95
Elektrisch leven			100
Machanisch leven			500

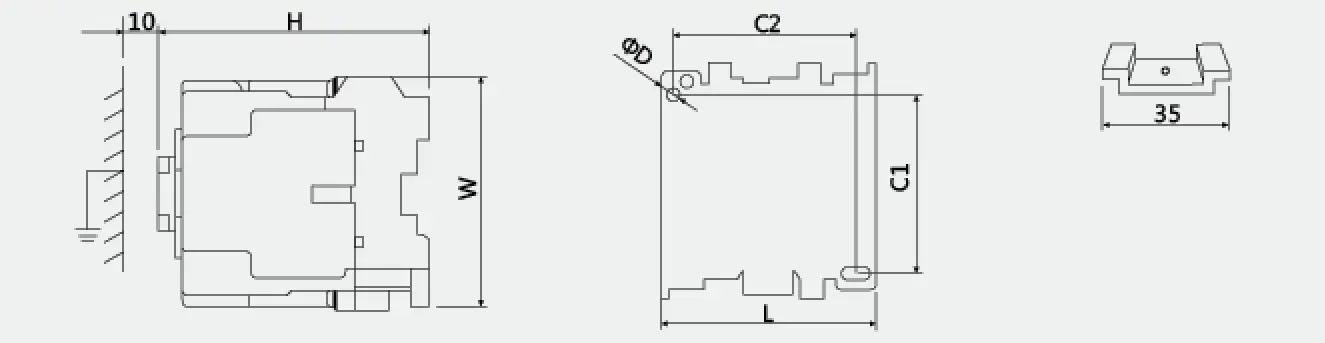

Overzicht en installatieafmeting
			Type	L	W	H	C1	C2	ΦD
			SS-T21	63	81	81	58	54	4.5
