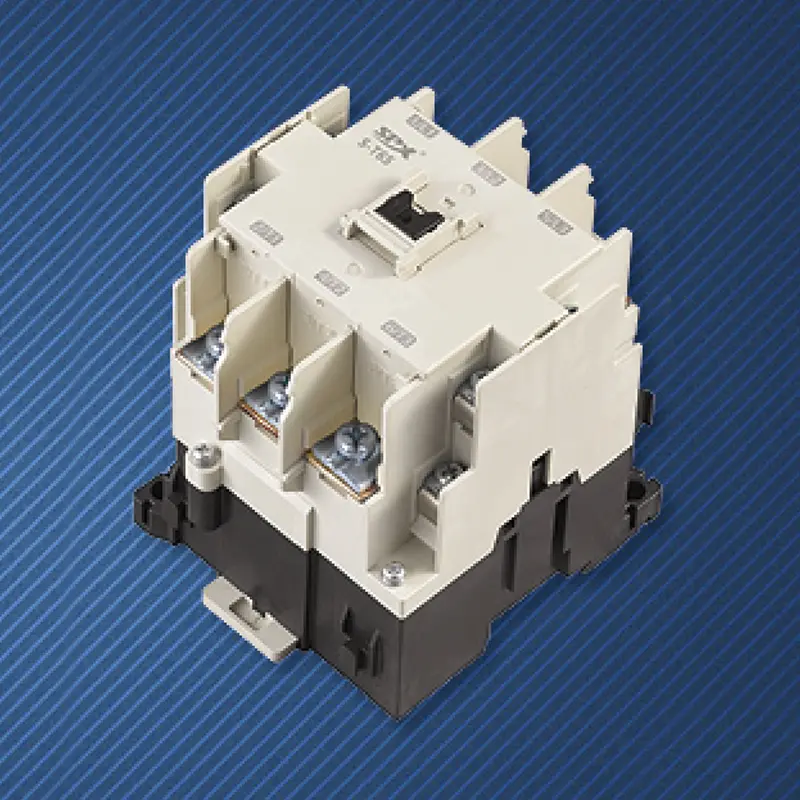

65A Schakelaar voor Carrier AC-eenheid

De hoogwaardige 65A-contactor voor Carrier AC-eenheid, geproduceerd door SPX Electric Factory, is een automatisch schakelapparaat dat elektromagnetische principes gebruikt om circuits te besturen. Het drijft mechanische contactbewegingen aan via kleine stromen (spoelelektrificatie genereert een magnetisch veld) om het in- en uitschakelen van hoofdcircuits met hoge stroomsterkte te bewerkstelligen. De kernstructuur omvat een elektromagnetisch systeem (spoel, ijzeren kern), contactsysteem (hoofdcontact voert hoge stroom uit, hulpcontact wordt gebruikt voor het stuurcircuit) en boogblusapparaat (elimineert boog). Geschikt voor scenario's zoals het starten en stoppen van motoren, lichtregeling, energiebeheer van industriële apparatuur, enz., Het heeft de kenmerken van veiligheid en betrouwbaarheid, een sterk frequent werkingsvermogen en isolatie van hoog- en laagspanningscircuits. Het is een belangrijk uitvoerend onderdeel in automatiseringsbesturingssystemen.

Bedradingstechniek: Sluit het normaal open contact van de startknop parallel aan op het hulp normaal open contact van de 65A contactor voor Carrier AC-eenheid, schakel de contactor in en sluit het hulp normaal open contact. Door continu stroom aan de spoel te leveren via zijn eigen normaal open hulppunt, wordt zelfvergrendeling gevormd. Als u op de rode stopknop drukt, verliest de contactor stroom.

Installatie en onderhoud

Vóór de installatie moet de inspectie bevestigen of de technische gegevens van de op maat gemaakte 65A-contactor voor Carrier AC-eenheid voldoen aan de normen, zoals nominale spanning, stroom, bedrijfsfrequentie, enz. Het is ook noodzakelijk om te controleren of het uiterlijk beschadigd is, of de actie flexibel is, en de DC-weerstandswaarde en isolatieweerstandswaarde van de spoel te meten. De installatiepositie moet verticaal zijn, met een helling van niet meer dan 5 °, en één zijde van het warmteafvoergat moet in verticale richting wijzen. Zorg er bij het installeren van de bedrading voor dat onderdelen zoals schroeven, ringen en connectoren eraf vallen, waardoor de AC-contactor vast kan lopen of kortsluiting kan veroorzaken. Na installatie is het noodzakelijk om te controleren of de bedrading correct is. Als het hoofdcontact niet onder stroom staat, moet het meerdere keren worden in- en uitgeschakeld om te controleren of er geluid is na de werking van het hoofdcontact en het aantrekken van de ijzeren kern. Pas nadat is bevestigd dat er geen fout is opgetreden, kan het in gebruik worden genomen. Het is niet toegestaan ​​om de AC-schakelaar op de DC-voeding aan te sluiten, anders zal de spoel verbranden

SPX AC-magneetschakelaarparameter

Kader (A)			SS-T65
KW/HP(AC-3) Reted vermogen(AC-3) IEC60947-4		220V	18,5/22
		380V	30/45
Reted-stroom (AC-3) GB14048.4		220V	68
		380V	65
Reted verwarmingsstroom (A)			100
Gereted geïsoleerde spanning (V)			690
Hulpcontact AC-15	Contact	Standaard	2NO+2NC
	Reted-stroom (A)	220V	1.6
		380V	0.95
Elektrisch leven			65
Machanisch leven			300

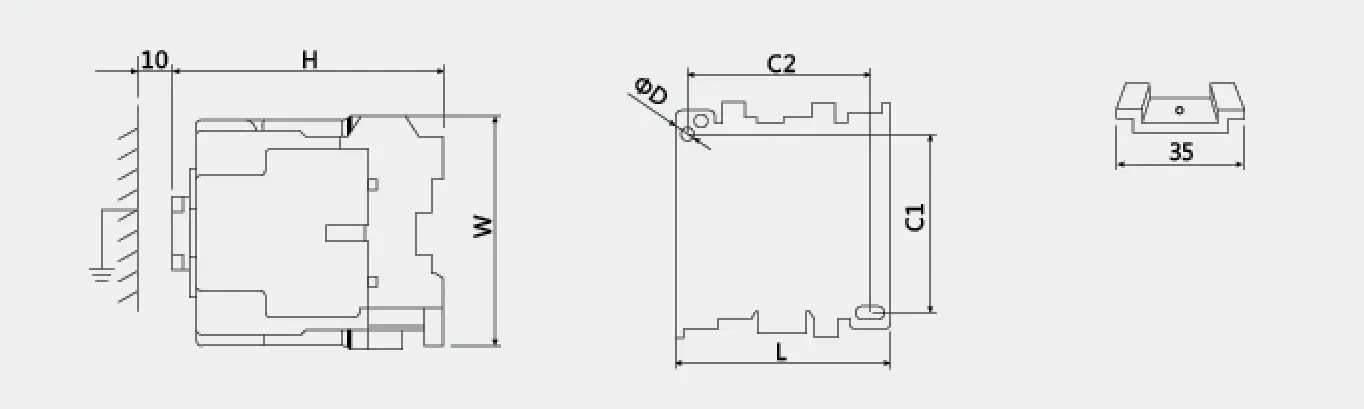

Overzicht en installatieafmeting
			Type	L	W	H	C1	C2	ΦD
			SS-T65	88	103	105	75	70	5.5
