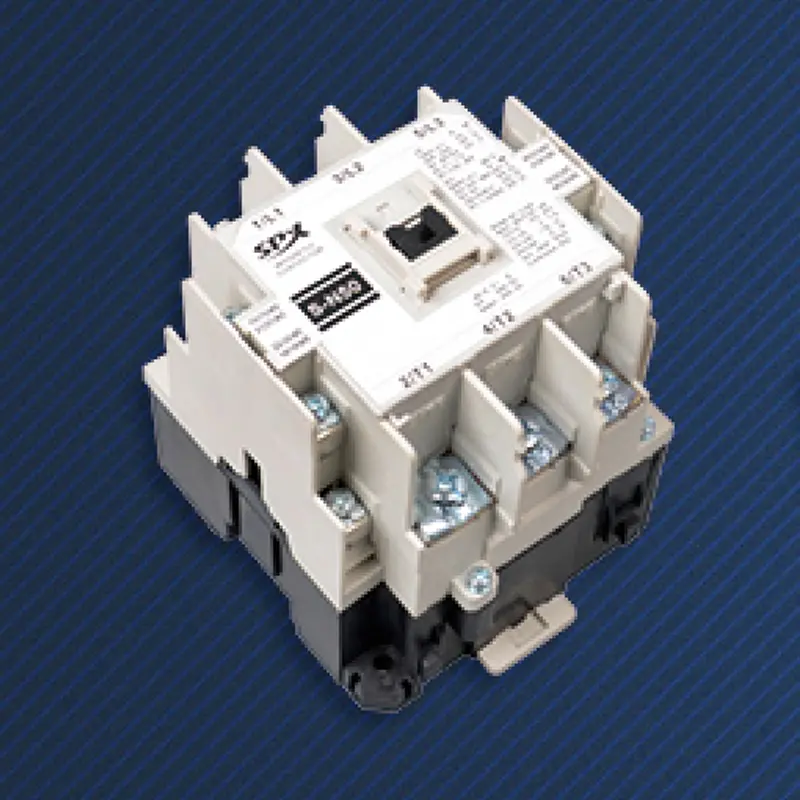

380V AC-schakelaar

In de wereld van de industriële energie is driefasige elektriciteit van 380 V het stromende bloed, en de duurzame 380 V AC-schakelaar van SPX Electric, geoptimaliseerd voor deze spanning, is de hartklep die de bloedstroom nauwkeurig regelt. Als u een contactor kiest die echt is ontworpen voor 380V-systemen, in plaats van alleen maar een universeel model voor "derating" bij hogere spanningsniveaus, betekent dit dat u genen met een hogere compatibiliteit, betere prestaties en een langere levensduur in uw apparaat implanteert.

De spoel, de ijzeren kern en de reactieveer zijn geoptimaliseerd voor hun zuigeigenschappen bij een spanning van 380 V, waardoor een betrouwbare zuiging en afgifte binnen een fluctuatiebereik van ± 10% van de nominale spanning wordt gegarandeerd, waardoor lawaai, trillingen of zwakke zuigkracht als gevolg van een slechte spanningsaanpassing worden vermeden.

De elektrische speling en kruipafstand tussen interne delen onder spanning zijn strikt ontworpen en vervaardigd volgens het isolatieniveau dat vereist is voor het 380V-spanningsniveau, waardoor nauwkeurige en niet-overmatige veiligheidsgaranties worden geboden om de isolatiestabiliteit op lange termijn in vochtige en stoffige omgevingen te garanderen.

Er zijn vaak operationele overspanningen en tijdelijke spanningspieken in industriële elektriciteitsnetten. Het boogblussysteem en het isolatiemateriaal van de speciale 380V-contactor zijn effectief bestand tegen dergelijke schokken, waardoor het risico op defecten of hernieuwde vlamboog wordt verminderd.

Voor werkomstandigheden met hoge bedrijfsfrequentie (AC-3, AC-4-categorieën), zoals het starten en stoppen van de motor, inching en achteruitremmen op industriële locaties, komen de elektrische en mechanische levensduurindicatoren rechtstreeks overeen met de werkelijke belastingsomstandigheden bij 380 V. Belangrijkste prestatieparameters:

Nominale isolatiespanning (Ui): doorgaans 690 V of hoger, wat voldoende veiligheidsredundantie biedt voor een bedrijfsspanning van 380 V. Nominale werkstroom (Ie): De selectie moet gebaseerd zijn op de stroomwaarde die overeenkomt met de gecontroleerde belasting (zoals motorvermogen) bij een spanning van 380 V. Als een driefasige motor van 22 kW bijvoorbeeld een nominale stroom heeft van ongeveer 42 A bij 380 V, moet een contactor met een vermogen van ≥ 45 A worden geselecteerd. Gebruikscategorie: AC-3 (eekhoornkooimotor start stop) is de meest voorkomende standaard. Indien gebruikt voor frequent inching of achteruitremmen, moet de capaciteit worden geselecteerd of verminderd in overeenstemming met de AC-4-categorie.

Selectie- en toepassingsgids:

Toepassingsgebieden:
De 380V AC-schakelaar op voorraad is geschikt voor het aansturen van alle driefasige motoren van werktuigmachines, pompen, ventilatoren, compressoren, transportbanden en productielijnmachines. De 380V AC-schakelaar dient als standaardcomponent in motorcontrolecentra (MCC), distributiepanelen en condensatorcompensatiekasten.
Vermogensregeling voor centrale airconditioning, koelwaterpomp, lifttractiemachine en brandpomp.
Stroomschakelaars voor watervoorzieningssystemen, rioolwaterzuivering, havenhijsapparatuur en andere toepassingen.

SPX AC-magneetschakelaarparameter

Kader (A)			SS-T20
KW/HP(AC-3) Reted vermogen(AC-3) IEC60947-4		220V	3.7
		380V	7.5
Reted-stroom (AC-3) GB14048.4		220V	18
		380V	18
Reted verwarmingsstroom (A)			32
Gereted geïsoleerde spanning (V)			660
Hulpcontact AC-15	Contact	Standaard	1NO+1NC
	Reted-stroom (A)	220V	1.6
		380V	0.95
Elektrisch leven			100
Machanisch leven			500
Overzicht en installatieafmeting
			Type	L	W	H	C1	C2	ΦD
			SS-T20	44	75	78	60	30/35	4.2
