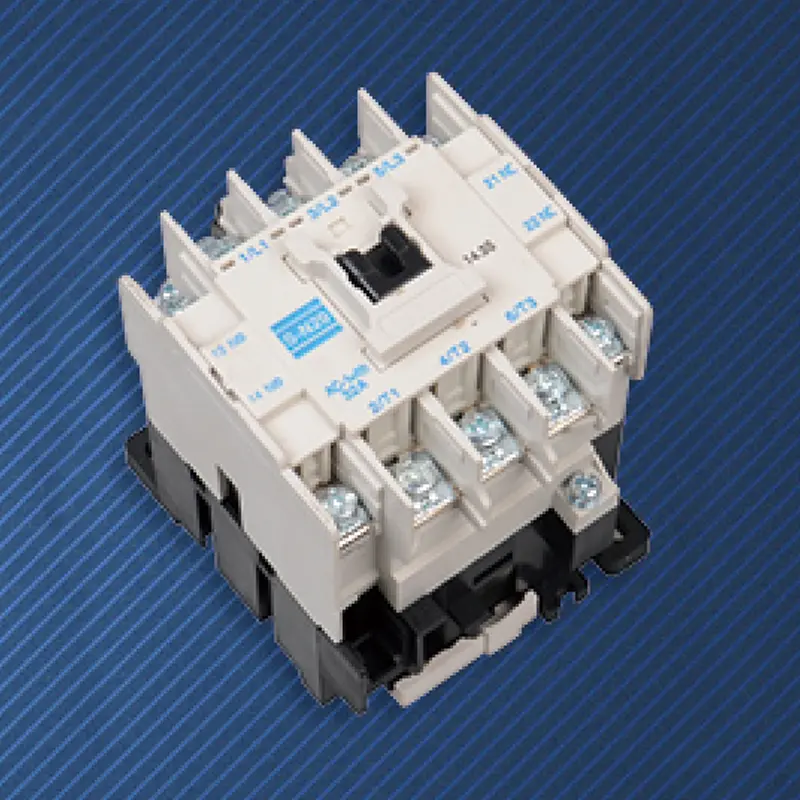

AC-schakelaar Din-railmontage

Zeg vaarwel tegen rommelige bedrading en tijdrovende bevestiging. Wanneer de duurzame AC-contactor Din Rail Mount van SPX Electric voldoet aan gestandaardiseerde DIN-rails, wordt deze geüpgraded van een enkel apparaat naar een onderdeel van een geïndustrialiseerd, systematisch elektrisch installatiesysteem. De waarde van de door ons geleverde AC-schakelaar op rail gaat veel verder dan betrouwbare stroomschakeling, maar ligt ook in de manier waarop deze de indeling en workflow van uw kastruimte met ultiem gemak herstructureert.

voordeel

Meten, boren of tappen is niet nodig. Lijn gewoon de gesp aan de achterkant van de AC-contactor Din Rail Mount uit met de standaard 35 mm DIN-rail, druk lichtjes om hem veilig te vergrendelen en de tijd om een ​​apparaat te installeren wordt gemeten in seconden.
Alle op rails gemonteerde componenten (inclusief stroomonderbrekers, relais, klemmenblokken, enz.) delen dezelfde referentielijn, waardoor ze op natuurlijke wijze een horizontale en verticale regelmatige lay-out vormen, waardoor de esthetiek wordt verbeterd en scheefheid van de installatie, veroorzaakt door een verkeerde uitlijning van handmatig boren, volledig wordt geëlimineerd.
Het apparaat kan eenvoudig over de geleiderail worden geschoven en de relatieve positie kan op elk moment voor en na de bedrading worden aangepast, waardoor maximale flexibiliteit overblijft bij het plannen en routeren van sleuven.
Wanneer de AC-magneetschakelaar op DIN-rail moet worden vervangen of uitgebreid, gebruikt u eenvoudig een schroevendraaier om de gesp los te maken, het oude onderdeel te verwijderen en door een nieuw exemplaar te vervangen. Systeemuitbreiding of foutherstel gaat snel en heeft geen invloed op aangrenzende systemen
apparaten. Vergeleken met vlakke installatie maakt de installatie van geleiderails een meerlaagse lay-out met hoge dichtheid in de diepterichting van de kast mogelijk, waarbij de waardevolle driedimensionale ruimte in de kast volledig wordt benut.
Het bespaart tijd en materiaalkosten bij het bewerken van paneelgaten, vermindert de behoefte aan installatiegereedschap en verlaagt aanzienlijk de arbeidskosten voor later onderhoud en renovatie.

Productontwerp en installatieanalyse

De AC-magneetschakelaar op DIN-railmontage volgt strikt de internationaal erkende TH35-7.5 of TH35-15 DIN-railstandaarden, waardoor naadloze compatibiliteit met de overgrote meerderheid van elektrische kasten en accessoires op de markt wordt gegarandeerd. De achterkant is uitgerust met elastische gespen gemaakt van technisch plastic met een hoge sterkte, die zorgen voor een stabiele vergrendelingskracht en tegelijkertijd een snelle ontgrendeling mogelijk maken door middel van eenvoudige bediening van het gereedschap.
Alle stroom- en bedieningsterminals zijn duidelijk gelabeld aan de voorkant, zodat de bedrading vanuit dezelfde richting snel en nauwkeurig kan worden uitgevoerd.
Het ontwerp van de bedradingsterminals is geoptimaliseerd, waardoor er voldoende ruimte overblijft voor bediening met een schroevendraaier, zelfs bij gebruik van kabels met koudgeperste connectoren.
De boven- of zijkant is ontworpen met een ruimte voor het insteken of schrijven van identificatieplaatjes, wat circuitnummering en functionele labeling vergemakkelijkt.

Kerntoepassingsgebieden

Als drijvende kern van actuatoren zoals motoren, verwarmingen, magneetkleppen, enz., wordt de AC-contactor Din Rail Mount naast PLC's, stroomonderbrekers, schakelaarvoedingen, enz. naast elkaar op dezelfde rail geïnstalleerd en vormt zo het gestandaardiseerde hart van het besturingssysteem.
Installeer compacte aansluitdozen van het railtype naast apparaten die bediening op afstand vereisen, met ingebouwde contactors die lokale belastingen rechtstreeks aansturen, waardoor gedecentraliseerde bediening en vereenvoudigde bedrading worden bereikt.
AC-magneetschakelaar op DIN-railmontage wordt gebruikt voor lichtregeling, ventilatorconvectorregeling, waterpompregeling en andere scenario's, waardoor gestandaardiseerde constructie en gecentraliseerd beheer in distributieruimten of bedieningskasten op locatie mogelijk worden gemaakt.
Bied een "plug and play" basis voor elektronische besturingsmodules voor fabrikanten van mechanische apparatuur, waardoor de montage- en inbedrijfstellingscyclus van apparatuurkasten aanzienlijk wordt verkort.

SPX huishoudelijke AC modulaire contactorparameter

Kader (A)			SS-N20
KW/HP(AC-3) Reted vermogen(AC-3) IEC60947-4		220V	5,5/7,5
		380V	11/15
Reted-stroom (AC-3) GB14048.4		220V	22
		380V	22
Reted verwarmingsstroom (A)			32
Gereted geïsoleerde spanning (V)			660
Hulpcontact AC-15	Contact	Standaard	1NO+1NC
	Reted-stroom (A)	220V	1.6
		380V	0.95
Elektrisch leven			100
Machanisch leven			500

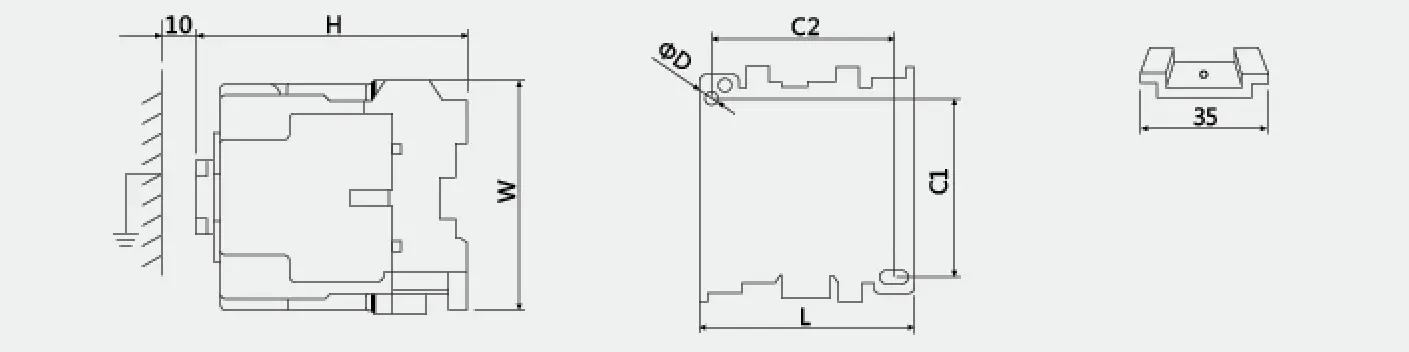

Overzicht en installatieafmeting
			Type	L	W	H	C1	C2	ΦD
			SS-N20	63	81	81	60	54	4.5
