Wanneer eenvoudig aan/uit moet worden voorzien van de ziel van "automatisering", wordt de op maat gemaakte AC-magneetschakelaar van SPX Electric een onvermijdelijke keuze. Het is verre van een gewone handmatige schakelaar, maar een intelligente stroomuitvoeringsterminal die kan reageren op zwakke instructies van knoppen, sensoren, PLC's of microprocessors en honderden ampère stroom kan aansturen. Het bestaan ​​ervan maakt gecentraliseerde controle, automatische vergrendeling en planning op afstand mogelijk.

Waarom is het een cruciale brug tussen commando en macht?

1. Essentie: "kleine stroom" gebruiken om "grote stroom" veilig te beheersen
De essentie van het ontwerp van de AC-contactorschakelaar ligt in de magnetische kracht die wordt gegenereerd door de elektromagnetische spoel (stuurstroom in milliampère), die de mechanische contacten (die honderden ampère stroom kunnen dragen) in beweging brengt. Deze betrouwbare elektrische isolatie zorgt ervoor dat het personeel aan de laagspanningsbesturingszijde volledig geïsoleerd is van logische precisieapparatuur en van de gevaren aan de hoogspanningszijde.
Handmatige schakelaars en stroomonderbrekers hebben fysieke limieten op het gebied van stroom, werkfrequentie en veiligheid. De contactorschakelaar is ontworpen voor hoogfrequente, hoge stroom- en aan-uittaken op afstand, waardoor de kloof wordt opgevuld tussen besturingslogica en krachtige belastingen.

2. Functie: Een hub van ‘puntbesturing’ naar ‘systeembesturing’
Een kleine knop die in de controlekamer of op een uitgangspunt van de PLC is geïnstalleerd, kan grote apparatuur in een externe werkplaats bedienen via een contactor, waardoor gecentraliseerde en uitgebreide besturingsrechten worden verkregen.
Door de flexibele bedrading van AC-contactorschakelaars, normaal open/normaal gesloten hulpcontacten, kan klassieke elektrische logica zoals zelfremmend, onderling vergrendelend en sequentieel starten eenvoudig worden bereikt, waardoor de hardwarebasis wordt gevormd van complexe veiligheidscontrolecircuits.

Als interfacekenmerk van systeemcomponenten:
De spoelklemmen accepteren gestandaardiseerde stuurspanningen (zoals DC24V, AC220V), waardoor ze een universele "taal" worden voor naadloze integratie met verschillende controllers (PLC, relais, timers).
Het hulpcontact biedt realtime fysieke statusfeedback (aan of uit) van het schakelaarlichaam, die kan worden teruggestuurd naar het indicatielampje, de controller of het bovenste bewakingssysteem om een ​​regellus te vormen.

Sollicitatie

AC-contactorschakelaar op voorraad, als de "hand en voet" van PLC, regelt rechtstreeks het starten en stoppen van de transportbandmotor, de hydraulische stationmotor, de mechanische handmatige krachtbron, enz., en is de directe uitvoerder van het productieritme.

In de verdeelkast kan gecentraliseerde, op afstand of automatische bediening van meerdere waterpompen, ventilatoren, compressoren en andere apparatuur worden gerealiseerd, en kunnen overbelastingsbeschermers (thermische relais) eenvoudig worden geïntegreerd om motorstarters te vormen.

Regel automatisch de stroomvoorziening van grote frisseluchtunits, koeltorens, verlichtingscircuits en andere apparatuur volgens tijdprogramma's of sensorsignalen, waardoor energiebesparing en intelligent beheer worden bereikt.

In het veiligheidscircuit fungeert de AC-contactorschakelaar als een kritische actuator die onmiddellijk de stroomvoorziening van de apparatuur onderbreekt wanneer de noodstopknop wordt ingedrukt of de veiligheidsdeur wordt geopend, waardoor het hoogste niveau van veiligheidsuitschakeling wordt geboden.

Selectie sleutel

Om de juiste AC-contactorschakelaar te selecteren, is het noodzakelijk om de toepassingsparameters ervan nauwkeurig af te stemmen op de "schakelaar":

Stuur- en voedingsspanning: De spoelspanning moet overeenkomen met de stuurvoeding; De nominale spanning van het hoofdcontact mag niet lager zijn dan de netspanning.

Bedrijfsfrequentie: Voor frequente start-stop-operaties (zoals jog- en servotoepassingen) is het noodzakelijk een model te kiezen met een hogere nominale stroom of een speciaal gekalibreerde hoge bedrijfsfrequentie.

SPX AC-magneetschakelaarparameter

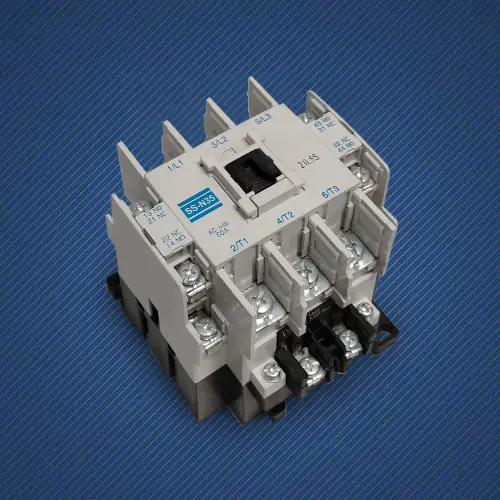

Kader (A)			SS-N35
KW/HP(AC-3) Reted vermogen(AC-3) IEC60947-4		220V	11/15
		380V	18,5/25
Reted-stroom (AC-3) GB14048.4		220V	42
		380V	44
Reted verwarmingsstroom (A)			60
Gereted geïsoleerde spanning (V)			660
Hulpcontact AC-15	Contact	Standaard	2NO+2NC
	Reted-stroom (A)	220V	1.6
		380V	0.95
Elektrisch leven			80
Machanisch leven			500

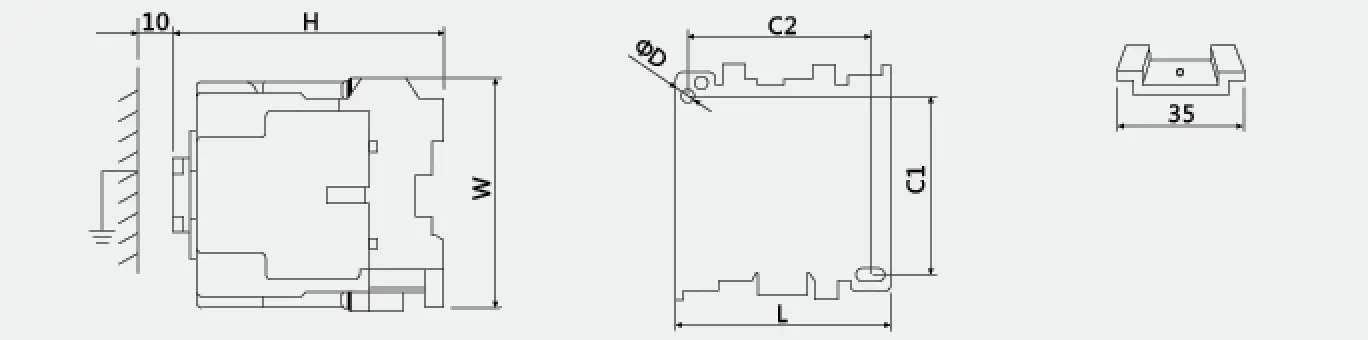

Overzicht en installatieafmeting
			Type	L	W	H	C1	C2	ΦD
			SS-N35	75	89	91	58	54	4.5
