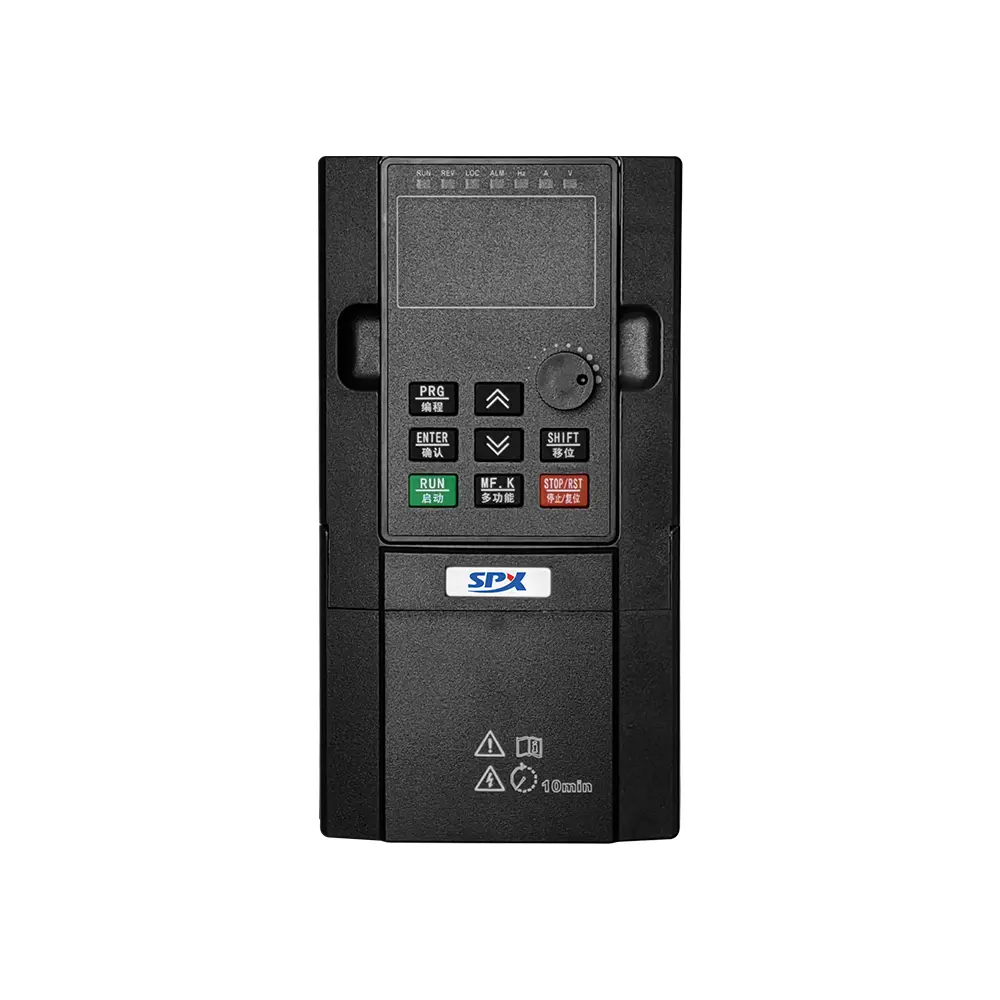

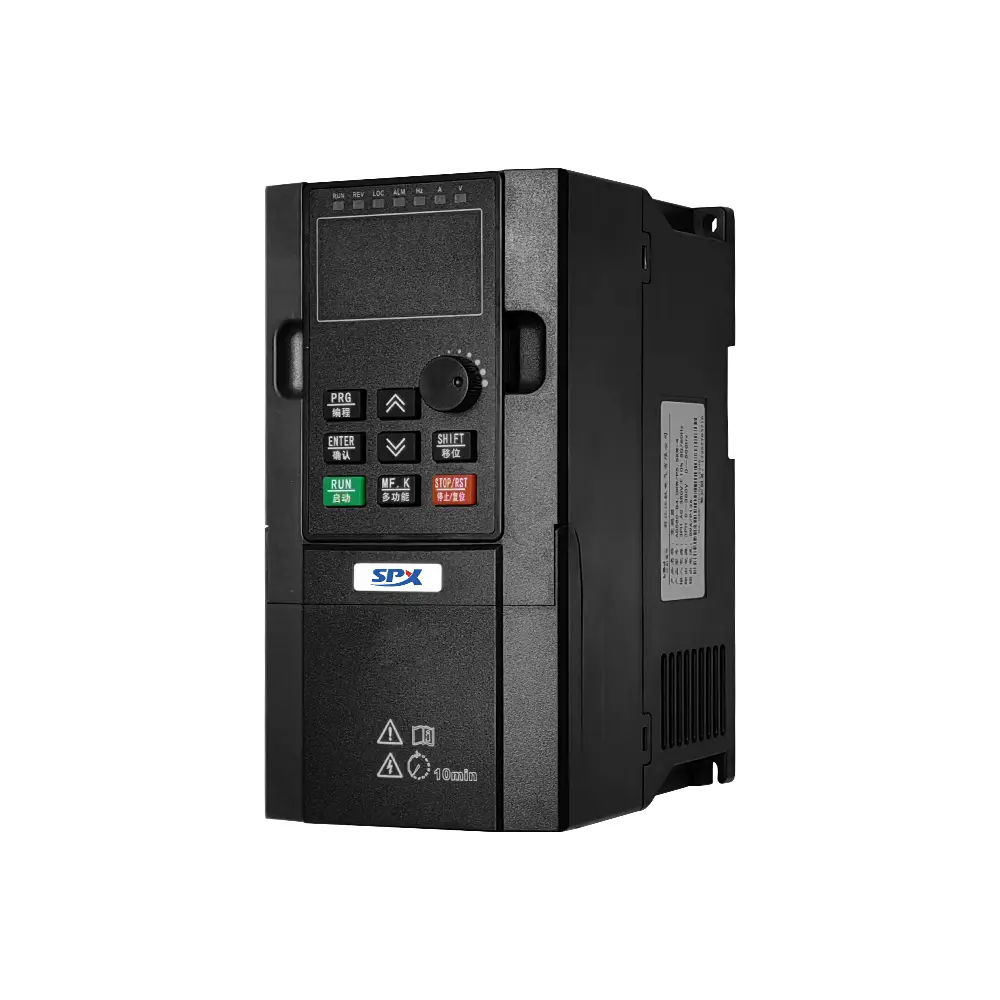

AC-frequentieomvormer 220v naar 380v

In veel werkplaatsen, boerderijen of oude gebouwen over de hele wereld is 220V-spanning een gebruikelijke voedingsstandaard, terwijl een groot aantal efficiënte en betrouwbare driefasige industriële motoren een voeding van 380V nodig heeft. Het traditionele omvangrijke en inefficiënte step-up-transformatorschema kan alleen de spanning veranderen en kan de motor niet besturen. De CE-gecertificeerde AC-frequentieomvormer 220V naar 380V van de SPX-fabriek heeft deze technologische impasse volledig doorbroken. Het is een ‘power reshaping center’ dat spanningsconversie, snelheidsregeling met variabele frequentie en intelligente besturing integreert, waardoor u het volledige prestatiepotentieel van standaard driefasige motoren kunt benutten zonder de motor te vervangen op basis van een 220V-elektriciteitsnet, en kunt genieten van alle voordelen van moderne snelheidsregeltechnologie.

Functies:

De op maat gemaakte AC-frequentieomvormer 220V naar 380V corrigeert eerst het ingevoerde 220V AC-vermogen naar DC, dat vervolgens wordt bestuurd door een microprocessor. Via geavanceerde IGBT-omvormermodules synthetiseert het zuivere en stabiele driefasige 0-380V, frequentie-aanpasbare sinusvormige wisselstroom. Dit is niet alleen een verhoging van de spanning, maar ook een intelligente reconstructie van de stroomkwaliteit en -vorm.

Het rechtstreeks aansturen van inventaris of de meest populaire standaard 380V driefasige asynchrone motor op de markt beschermt uw bestaande investering in motoractiva, waardoor de hoge kosten en schaarste van de aanschaf van speciale motormodellen voor aanpassing aan laagspanning worden vermeden.

Elimineer grondig de ernstige impact op het 220V-elektriciteitsnet wanneer de motor direct wordt gestart (de startstroom kan 5-7 keer de nominale waarde bereiken), voorkom uitschakeling en verminder de mechanische belasting op het transmissiemechanisme aanzienlijk. De ingebouwde uitgebreide elektronische beveiligingsfunctie (overstroom, overbelasting, overspanning, oververhitting, enz.) biedt dubbele bescherming voor de motor.

Realiseer een continue en soepele aanpassing van het motortoerental. Voor waterpompen en ventilatoren kan de AC-frequentieomvormer 220V naar 380V de stroom en het luchtvolume aanpassen aan de werkelijke behoeften, waarbij inefficiënte kleppen en schotten worden vervangen, waardoor aanzienlijke energiebesparingen worden bereikt (meestal tot 25% -50%); Voor werktuigmachines en transportbanden kunnen de verwerkingssnelheid en productiecyclus worden geoptimaliseerd.

Technisch pad en kernfuncties

Werkingsprincipe: 220V AC-ingang → rectificatie en filtering (vormt een stabiele DC-bus) → microprocessor voert PWM-stuursignaal uit volgens de instelling → IGBT-omvormerbrug zet DC om in driefasige variabele frequentie en variabele spanning AC-stroom → uitgang naar 380V-motor.

Belangrijkste specificaties:

Ingangsvoeding: compatibel met eenfasige 220V of driefasige 220V (afhankelijk van het specifieke model), met sterk aanpassingsvermogen.
Uitgangsspanning: Driefasig 0-380V (lijnspanning) komt overeen met een nominale frequentie van 0 (zoals 50Hz/60Hz).
Controlekern: gebruik van V/F-regeling of vectorregeling met open lus om een ​​stabiele koppeluitvoer over een breed frequentiebereik te garanderen, zelfs bij lage snelheden, met voldoende vermogen.
Vermogensbereik: doorgaans van 0,75 kW tot 22 kW, en voldoet aan de stroombehoeften van kleine en middelgrote apparatuur tot sommige middelgrote machines.

Sollicitatie

Exportfabrikanten ontwerpen apparatuur voor 380V-regio's (zoals China en Europa) om te kunnen opereren in markten met alleen 220V-elektriciteitsnetten (zoals sommige landen in Noord- en Zuid-Amerika en Azië) zonder dat de motor hoeft te worden aangepast voor de stroomvoorziening.
Lever stroom aan nieuw toegevoegde standaardapparatuur zoals CNC-bewerkingsmachines, mixers, hydraulische pompen, enz. in oude fabrieken, magazijnen en laboratoria met alleen driefasige of eenfasige inkomende lijnen van 220 V.
Om stroom te leveren aan diepe bronpompen, irrigatiesystemen en graanverwerkingsmachines in afgelegen gebieden, maakt de AC-frequentieomvormer 220V naar 380V gebruik van bestaande laagspanningstransmissielijnen om apparatuur met hoog vermogen aan te drijven.
De centrale airconditioning-koelpomp en het ventilatiesysteem van het winkelcentrum met behulp van een 380V-motor zullen een energiebesparende renovatie ondergaan met frequentieomzetting. Wanneer de hoofdstroomvoorziening ter plaatse echter slechts 220V bedraagt, kan deze oplossing direct gebruik maken van de originele motor.

G1.5KW Technische gegevens
