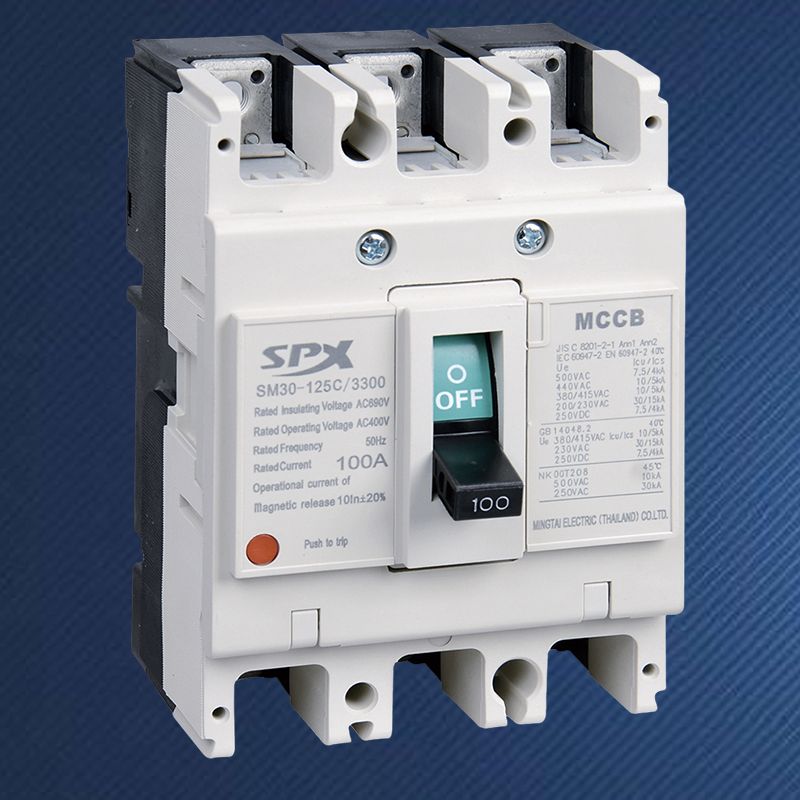

Laagspanningsstroomonderbreker met gegoten behuizingis een zeer belangrijk beveiligingsapparaat in het moderne stroomdistributiesysteem. Het integreert de handmatige bedieningsfunctie en de automatische beveiligingsfunctie, die niet alleen de flexibiliteit van de bediening garandeert, maar ook de veiligheid van elektriciteit garandeert. Het werkingsprincipe is voornamelijk gebaseerd op realtime monitoring van de elektrische parameters van het circuit en sluit het circuit snel af bij abnormale omstandigheden zoals overbelasting, kortsluiting, onderspanning, enz.cur.
Contactsysteem:verantwoordelijk voor het geleiden van stroom onder normale omstandigheden en het snel onderbreken van het circuit bij uitschakeling.
Boogblussysteem:gebruikt om de tijdens de analyse gegenereerde boog te doven en schade aan apparatuur te voorkomen.
Bedieningsmechanisme:handmatig of elektrisch sluiten en openen, meestal vrij uitschakelmechanisme.
Uitgave:gebruikt om fouten te detecteren en uitschakelacties te activeren. Veel voorkomende typen zijn onder meer thermomagnetisch (bimetaal voor overbelastingsbeveiliging, elektromagnetische spoel voor kortsluitbeveiliging) of elektronisch (via transformatorbemonstering, microprocessorbesturing).
Behuizing:biedt isolatie, bescherming en structurele ondersteuning, meestal gegoten uit materialen met een hoge diëlektrische sterkte.
Normale werking:onder veilige belastingsomstandigheden blijft het hoofdcontact gesloten, blijft de stroom normaal passeren en bevindt het vrije uitschakelmechanisme zich in de vergrendelde positie.
Bescherming tegen overbelasting:wanneer de overbelasting van het circuit optreedt en een bepaalde tijd aanhoudt, wordt het bimetaal in het thermische uitschakelapparaat verwarmd en gebogen om het uitschakelmechanisme in werking te stellen, en de actietijd ervan is omgekeerd evenredig met de overbelastingsstroom.
Kortsluitbeveiliging:Wanneer kortsluiting optreedt, stijgt de stroom scherp (meestal 10 - 12 keer de nominale stroom), en de elektromagnetische spoel van de magnetische ontgrendeling genereert voldoende magnetische kracht om het anker onmiddellijk aan te trekken, en het impactvrije ontgrendelingsmechanisme realiseert een snelle breuk in milliseconden.
Optionele onderspanningsbeveiliging:de spoel van de onderspanningsafschakelspoel is parallel geschakeld aan de voedingszijde. Wanneer de lijnspanning lager is dan de ingestelde waarde, wordt het anker vrijgegeven en wordt het mechanisme geactiveerd.
Boogblusproces:contactanalyse produceert onmiddellijk een boog, het boogdovende rooster wordt verdeeld, gekoeld en langwerpig, versnelt de ionenrecombinatie, zodat de boog snel dooft en de isolatiesterkte herstelt.
Moderne stroomonderbrekerszijn op grote schaal gebruikt elektronische release, via de huidige transformator real-time monitoring van elke fasestroom, en vergelijking van de ingestelde waarde. Zodra een afwijking wordt gedetecteerd, stuurt de microprocessor een signaal om het elektronische uitschakelelement aan te drijven, waardoor het bedieningsmechanisme in actie komt. Deze methode heeft een hogere precisie, rijkere functies en kan communicatie en afstandsbediening realiseren.
Set overbelasting, kortsluiting, onderspanning en andere beveiliging in één.
Hoog breekvermogen, instelbare actiewaarde, goede selectiviteit.
Veilige en gemakkelijke bediening, ondersteuning voor frequente handmatige en automatische bediening op afstand.
Compacte structuur, eenvoudige installatie en onderhoud.
