AC-magneetschakelaar

Productbeschrijving

Hoogwaardige AC-magneetschakelaar gemaakt door SPX Electric is het fysieke startpunt voor alle automatiseringsbesturingen. Nadat de PLC het commando heeft gegeven, voltooit de elektromagnetische wisselstroomschakelaar een cruciale sprong van zwakke stuursignalen naar sterke elektrische aandrijving voordat de motor daadwerkelijk gaat draaien. Het is niet het meest complexe onderdeel, maar het is een onvervangbare en door de tijd geharde, betrouwbare uitvoerder van industriële energiesystemen.
Door mechanische contacten met elektromagnetische kracht aan te drijven, wordt een volledige elektrische isolatie tot stand gebracht tussen de stuurspoel (laagspanningszijde) en het hoofdcircuit (hoogspanningszijde met hoge stroom). Dit vermijdt fundamenteel het risico dat hoogspanning het besturingssysteem binnendringt, waardoor de veiligheid van personeel en gevoelige apparatuur zoals PLC's wordt gewaarborgd.
De mechanische actie van het contactpunt gaat meestal gepaard met een duidelijk en hoorbaar "klik" -geluid, en de meeste producten hebben een visueel positie-indicatievenster, dat directe en betrouwbare fysieke statusfeedback geeft.
De stroom op het moment dat de motor wordt gestart, kan 5-8 keer de nominale waarde bereiken. De op zilver gebaseerde contacten die speciaal zijn ontworpen voor elektromagnetische schakelaars en hun snelle sluitingsactie zijn bestand tegen zulke intense stroomstoten, wat een zwakke schakel is in veel elektronische schakelcomponenten.
Wanneer het contact wordt losgekoppeld, wordt er een duidelijke luchtisolatiespleet gevormd en worden de belastings- en voedingszijde volledig afgesloten zonder risico op lekstroom, waarbij wordt voldaan aan strikte veiligheidsvoorschriften voor onderhoud bij uitschakelen.
De elektromagnetische en mechanische kernstructuur van AC-magneetschakelaar heeft een sterke tolerantie voor temperatuur, vochtigheid, stof en bepaalde spanningsschommelingen. In zware industriële omgevingen is de betrouwbaarheid ervan doorgaans superieur aan die van complexe, puur elektronische apparaten.
Na miljoenen mechanische levensduren is de slijtage van AC-magneetschakelaars (zoals contacterosie) voorspelbaar en geleidelijk, waardoor het gemakkelijk wordt om preventieve onderhoudsplannen te ontwikkelen en plotselinge catastrofale storingen te voorkomen.

Hoe kerncomponenten samenwerken

1. Elektromagnetisch systeem (aandrijfbron):
Spoel: accepteert stuurspanning (zoals 24V AC/DC, 220V AC) en zet elektrische energie om in een magnetisch veld.
E-type statische ijzeren kern en dynamische ijzeren kern: Nadat de spoel is bekrachtigd, genereert deze magnetische kracht om de dynamische ijzeren kern aan te trekken. De ingebouwde kortsluitring is speciaal ontworpen om trillingen en geluid veroorzaakt door AC-nuldoorgang te elimineren, waardoor stille en soepele zuigkracht in AC-omgevingen wordt gegarandeerd.

2. Contactsysteem (uitvoeringseenheid):
Hoofdcontact (normaal open): Gemaakt van materialen op zilverbasis (zoals zilvercadmiumoxide) die bestand zijn tegen lassen en een lage contactweerstand hebben, waardoor hoge stromen in het hoofdcircuit kunnen worden geleid.
Hulpcontact: mechanisch verbonden met het hoofdcontact, gebruikt voor het aansturen van zelfremmende circuits, signaalfeedback of vergrendeling, meestal met een modulair ontwerp dat flexibel kan worden gecombineerd.

3. Boogblussysteem (veiligheidsscherm):
Bij het verbreken van hoge stromen ontstaan ​​er hoge temperatuurbogen tussen de contacten. De AC-magneetschakelaar maakt gebruik van een boogdovende afdekking van metalen rooster om de boog af te snijden, af te koelen en snel te doven, waardoor de contacten worden beschermd tegen erosie en ongelukken worden voorkomen die worden veroorzaakt door het uitvliegen van de boog.

Sollicitatie

AC-magneetschakelaar is een besturingsapparaat met standaardconfiguratie voor alle directe online start-, sterdriehoekstart- en softstarter-uitgangsmotoren.
AC-magneetschakelaar wordt gebruikt voor het regelen van belastingen zoals grote elektrische verwarmingsbuizen, industriële ovens, verlichtingsgroepen, enz. die regelmatig aan/uit moeten worden gezet.
De sleuteluitvoeringseenheid in automatische omschakelaar (ATS): verantwoordelijk voor het fysiek aansluiten of loskoppelen van de voedingslijn tijdens het schakelen tussen twee stroombronnen.

Het hoofdstroomcircuit van apparatuur zoals kranen, compressoren en spuitgietmachines is aangesloten of losgekoppeld.

SPX huishoudelijke AC modulaire contactorparameter

Kader (A)			SS-N21
KW/HP(AC-3) Reted vermogen(AC-3) IEC60947-4		220V	5,5/7,5
		380V	11/15
Reted-stroom (AC-3) GB14048.4		220V	22
		380V	22
Reted verwarmingsstroom (A)			32
Gereted geïsoleerde spanning (V)			660
Hulpcontact AC-15	Contact	Standaard	2NO+2NC
	Reted-stroom (A)	220V	1.6
		380V	0.95
Elektrisch leven			100
Machanisch leven			500

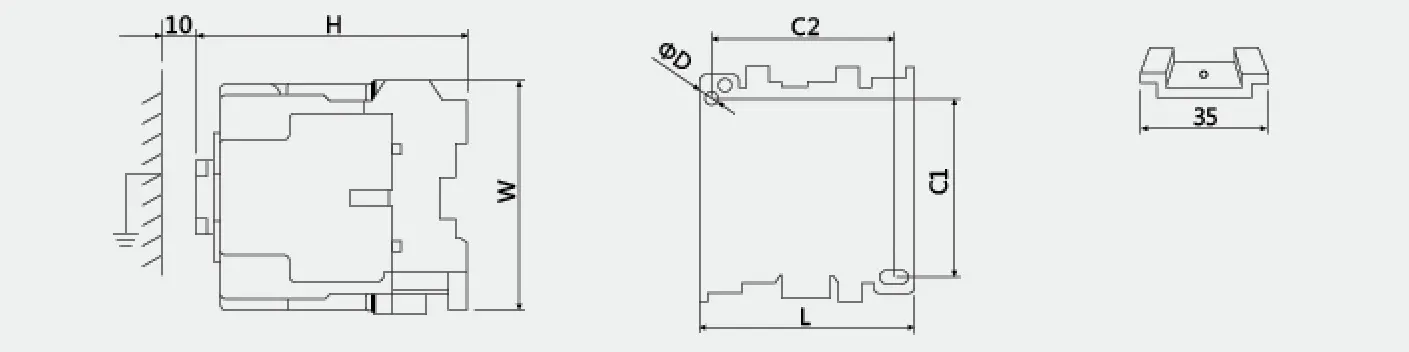

Overzicht en installatieafmeting
			Type	L	W	H	C1	C2	ΦD
			SS-N21	63	81	81	60	54	4.5
