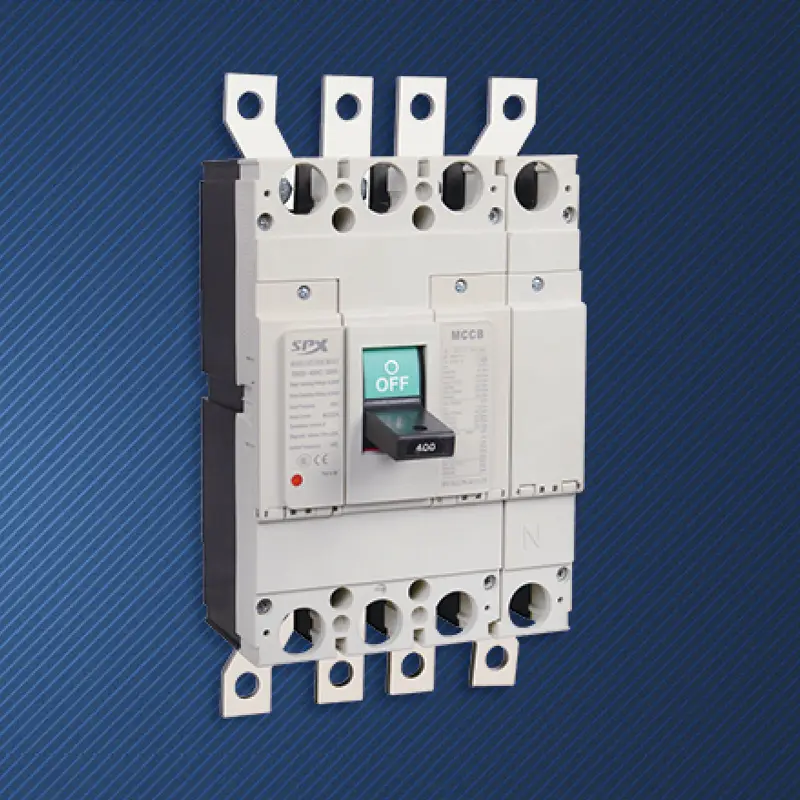

4P 350A stroomonderbreker met gegoten behuizing

In grote gebouwen of industriële faciliteiten met een stroomcapaciteit van enkele honderden kilowatts groeien de complexiteit en veiligheidseisen van het distributiesysteem exponentieel. De door SPX op maat gemaakte 4P 350A stroomonderbreker met gegoten behuizing is speciaal ontworpen voor de "bron" of "aorta" van dergelijke complexe systemen. Het gaat verder dan een enkele beveiligingsfunctie en voert drie kerntaken uit: het afsnijden van foutstromen, het beheren van harmonische stromen gegenereerd door niet-lineaire belastingen (zoals IT-apparatuur en frequentieomvormers) die terugkeren naar de neutrale lijn, en het bieden van absolute veiligheid en volledige elektrische isolatie tijdens onderhoud. Het is de 'stabiliserende kracht' die de veilige en stabiele werking van het systeem garandeert, zelfs onder enorme, onevenwichtige en harmonisch rijke belastingen.

Voordeel

In niet-lineaire belastingssystemen met hoge capaciteit zal de derde harmonische stroom op de neutrale lijn worden gesuperponeerd, waardoor de stroom de faselijnstroom ver overschrijdt. De N-pool van de 4P 350A stroomonderbreker met gegoten behuizing heeft beschermingsmogelijkheden tegen overbelasting en kortsluiting van hetzelfde niveau als de fasepool (350A), die betrouwbaar kan werken in deze abnormale situatie en kan voorkomen dat de neutrale draad oververhit raakt en in brand vliegt als gevolg van langdurige overbelasting. Dit is een fundamenteel veiligheidsrisico dat niet kan worden opgelost door een driepolige stroomonderbreker.
Wanneer er een aardings- of kortsluitingsfout optreedt, bereiken de vier polen een synchrone ontkoppeling op millisecondenniveau, en wordt het defecte circuit (inclusief potentieel actieve N-draden) volledig geïsoleerd van de voedingszijde, waardoor het hoogste niveau van veiligheidsbescherming wordt geboden voor personeel en apparatuur, volledig in overeenstemming met de strenge eisen voor elektrische apparaten met volledige isolatie in de IEC- en GB-normen.
Uitgerust met een elektronische vrijgave-eenheid, kan hij de beveiligingsparameters voor elk van de vier polen nauwkeurig instellen. De korte vertragingsbeveiligingsfunctie van de hoogwaardige 4P 350A stroomonderbreker met gegoten behuizing is de sleutel tot het bereiken van een volledig selectieve uitschakeling van de bovenste en onderste niveaus, waardoor wordt gegarandeerd dat alleen het minimale bereik wordt geïsoleerd in geval van een fout; Tegelijkertijd kan het de stroom van elke fase en neutrale lijn bewaken en registreren, waardoor gegevensondersteuning wordt geboden voor analyse van de stroomkwaliteit en het opsporen van fouten.
Door het raamwerkontwerp met grote capaciteit aan te nemen, heeft het uitstekende warmteafvoerprestaties en dynamische thermische stabiliteit, en is het bestand tegen een continue stroom van 350A en elektrische kortsluiting met hoge intensiteit.
Het kan vierpolige hulpcontacten, alarmsignalen, shunt-/onderspanningsafschakelapparatuur en elektrische bedieningsmechanismen integreren, waardoor bewaking op afstand, automatisch schakelen en koppeling met gebouwbeheersystemen eenvoudig mogelijk zijn.

Sollicitatie

De op maat gemaakte 4P 350A stroomonderbreker met gegoten behuizing dient als de belangrijkste inkomende stroomonderbreker voor de datacentervloeren onder het TN-S-voedingssysteem, waardoor het stroomdistributiesysteem met een groot aantal eenfasige serverkasten wordt beschermd en geïsoleerd, waardoor de 3e harmonische effectief wordt beheerd.
De laagspanningshoofdschakelaar aan de zijkant van transformatoren in grote winkelcentra, superhoge kantoorgebouwen en sterrenhotels voldoet aan de eisen van de veiligheidsvoorschriften voor het isoleren van alle stroomvoerende geleiders.
Sportlocaties, theaters, tertiaire ziekenhuizen en andere belangrijke plaatsen met meerdere eenfasige belastingen moeten een 4P 350A gegoten stroomonderbreker gebruiken voor hun hoofdverdeelkasten om de veiligheid en compatibiliteit te garanderen.
De 4P 350A stroomonderbreker met gegoten behuizing biedt stroombeveiliging en harmonische stroombescherming in de neutrale lijn voor grote laswerkplaatsen en productielijnen met gecentraliseerde aandrijfapparatuur met variabele frequentie.

De SPX SM30-400-serie MCCB-stroomonderbrekers met gegoten behuizing

Kader (A)		SM30-400(NF-CW)						Bedrijfskenmerken
Nominale stroom in (A)		250,300,315,350,400
Nominale spanning (V)		Wisselstroom 400 V
Nominale isolatiespanning (V)		Wisselstroom 690V
Aantal polen		3			4
Beperkt breekvermogen		C	S	H	C	S	H
Kortsluiting onderbrekend circuit (kA) AC400V		25	35	50	25	35	50
Bedien kortsluiting (kA) AC400V		15	20	25	15	20	25

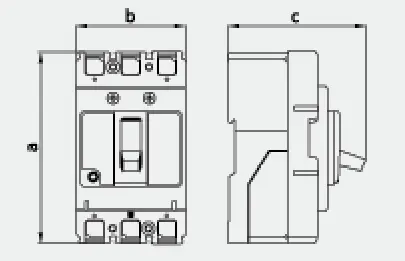

Profielfoto
	a	258			258
	b	140			185
	c	153			153

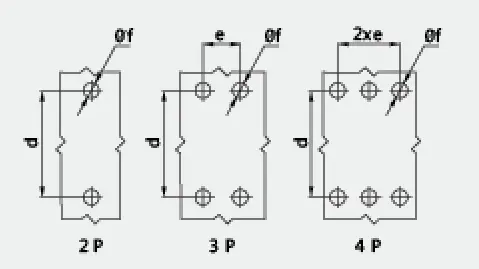

Montage afbeelding
	d	195			195
	e	45			45
	f	8			8
Levensduur van de machine		4000
Elektrische levensduur		1500
Apparaat voor elektrische bediening (MD)		●
Externe draaigreep		●

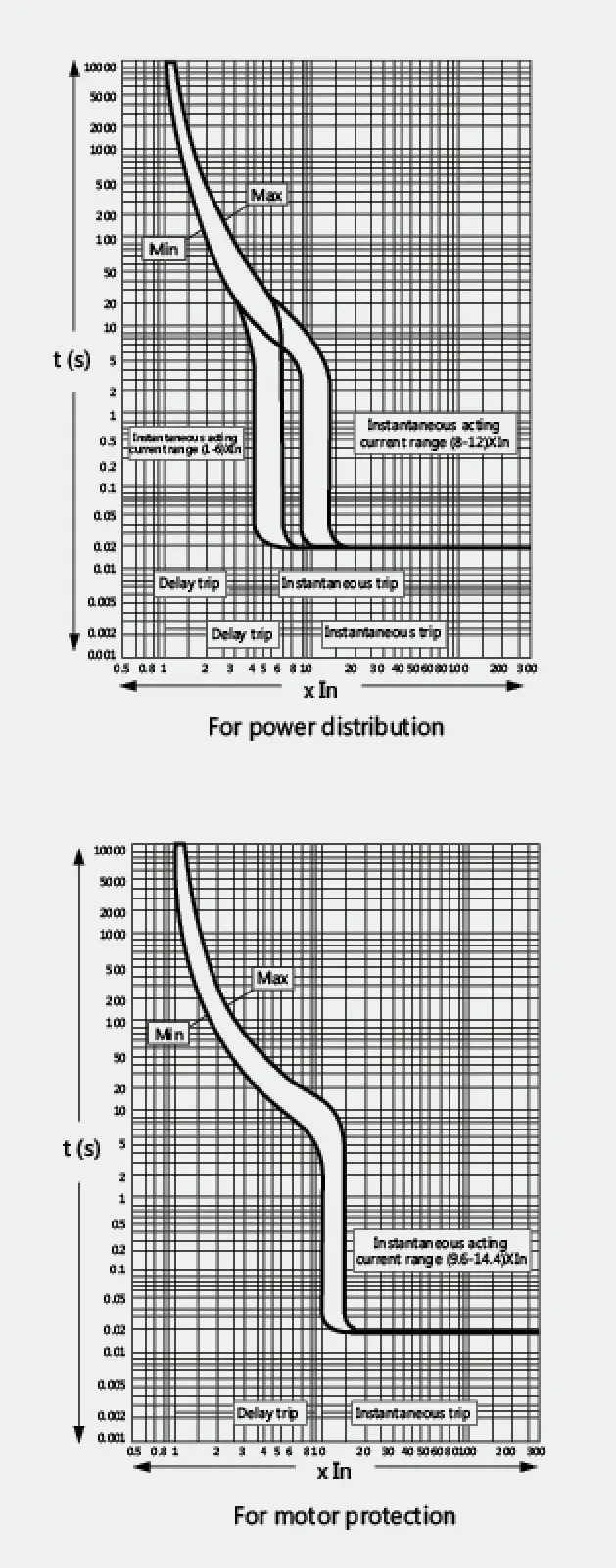

Automatisch uitschakelapparaat		Thermisch-magnetisch
