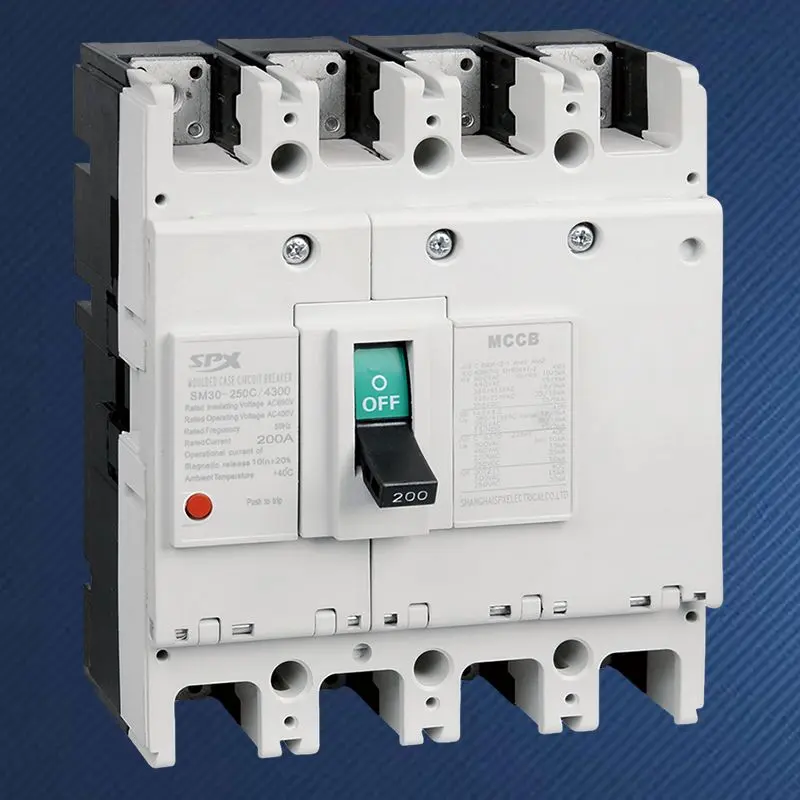

4P 200A stroomonderbreker met gegoten behuizing

In moderne commerciële gebouwen, datacenters en industriële omgevingen die een groot aantal eenfasige niet-lineaire belastingen gebruiken, kunnen traditionele driepolige stroomonderbrekers niet langer voldoen aan alle eisen voor veilige isolatie. De geboorte van de SPX hoogwaardige 4P 200A stroomonderbreker met gegoten behuizing ligt in het bereiken van volledige isolatie en controle van stroomvoerende geleiders. Het beschermt niet alleen driefasige lijnen, maar gebruikt ook de cruciale vierde pool (N-pool) om neutrale lijnen los te koppelen en te isoleren, waardoor schade aan apparatuur, brandrisico's en elektrische schokken voor personeel veroorzaakt door elektrificatie van de neutrale lijn, potentiële drift of foutstromen fundamenteel worden opgelost. Het is een strategische keuze om tegemoet te komen aan de complexe eisen op het gebied van de kwaliteit van de stroomvoorziening en de hoge veiligheidsnormen.

Voordeel

In ontkoppelde toestand kan het tegelijkertijd alle fase- en neutrale draden afsnijden, waardoor het hoogste veiligheidsniveau wordt geboden voor onderhoud van backend-apparatuur en lijninspectie, waarbij volledig wordt voldaan aan de strenge eisen voor isolatie-integriteit in aardingssystemen zoals TN-S en TT.
In situaties waarin driefasige belastingen ernstig uit balans zijn of de derde harmonische stromen aanzienlijk zijn (zoals grote LED-verlichting, clusters van IT-apparatuur), kan de neutrale lijn abnormale stromen voeren. De 4P 200A stroomonderbreker met gegoten behuizing zorgt ervoor dat de neutrale en faselijnen synchroon worden uitgeschakeld in geval van overbelasting of kortsluiting, waardoor wordt voorkomen dat de N-lijn oververhit raakt en brand veroorzaakt.
Als een pool uitvalt (inclusief de N-pool), wordt de stroomonderbreker met vier polen vergrendeld om ervoor te zorgen dat het defecte circuit volledig geïsoleerd is.
De beveiligingsfunctie van de N-pool kan worden geconfigureerd volgens de normen en toepassingsvereisten, algemeen bekend als het volledige beveiligingstype (met dezelfde nominale stroom en beveiligingskarakteristieken als de fasepool) of het verstelbare type, om zich aan te passen aan verschillende vereisten voor systeemaarding en beveiligingscoördinatie.
Wanneer uitgerust met elektronische ontgrendelingsapparatuur kunnen nauwkeurige korte vertragingsinstellingen worden gebruikt om volledige selectieve coördinatie te bereiken met drie- of vierpolige beveiligingsapparatuur van een lager niveau, waardoor de continuïteit van de stroomvoorziening wordt gegarandeerd.
Bij het ontwerp en de materiaalkeuze van de hoogwaardige 4P 200A stroomonderbreker met gegoten behuizing is rekening gehouden met de mogelijkheid van harmonische stromen van hoge orde in de neutrale lijn, waardoor langdurige stabiliteit tijdens bedrijf wordt gegarandeerd.
De duurzame 4P 200A stroomonderbreker met gegoten behuizing maakt gebruik van contactmaterialen, boogblussystemen en isolatieframes van dezelfde kwaliteit als hoogwaardige driepolige MCCB's, waardoor mechanische en elektrische duurzaamheid wordt gegarandeerd bij vierpolige synchrone werking.

Sollicitatie

De 4P 200A stroomonderbreker met gegoten behuizing die op voorraad is, dient als de belangrijkste inkomende stroomonderbreker voor grote winkelcentra, kantoorgebouwen en hotels onder het TN-S-systeem en voldoet aan de veiligheidsvoorschriften die vereisen dat de hoofdschakelaar alle stroomvoerende geleiders uitschakelt.
Zorg voor inkomende lijnbeveiliging en synchrone bescherming van neutrale lijnen voor de kolomkasten in computerruimtes met een groot aantal eenfasige servers die ernstige driefasige onbalans en harmonische vervorming veroorzaken.
De hoofdschakelaar voor de stroomverdeling in operatiekamers van ziekenhuizen, laboratoria en verlichtings- en geluidssystemen voor grote podia is ontworpen om oververhitting te voorkomen die wordt veroorzaakt door de superpositie van de 3e harmonische op de neutrale lijn.
De 4P 200A stroomonderbreker met gegoten behuizing, als beschermingsapparaat op het hoogste niveau van de dubbele stroomoverdrachtsschakelaar (ATSE), kan ook de neutrale lijn absoluut isoleren bij het schakelen tussen twee stroombronnen, waardoor onbedoelde parallelle aansluiting van neutrale lijnen in verschillende systemen wordt vermeden.

De SPX SM30-250-serie MCCB thermische magnetische parameter

Kader (A)		SM30-250(NF-CW)						Bedrijfskenmerken
Nominale stroom in (A)		100,125,140,150,160,175,200,225,250
Nominale spanning (V)		Wisselstroom 400 V
Nominale isolatiespanning (V)		Wisselstroom 690V

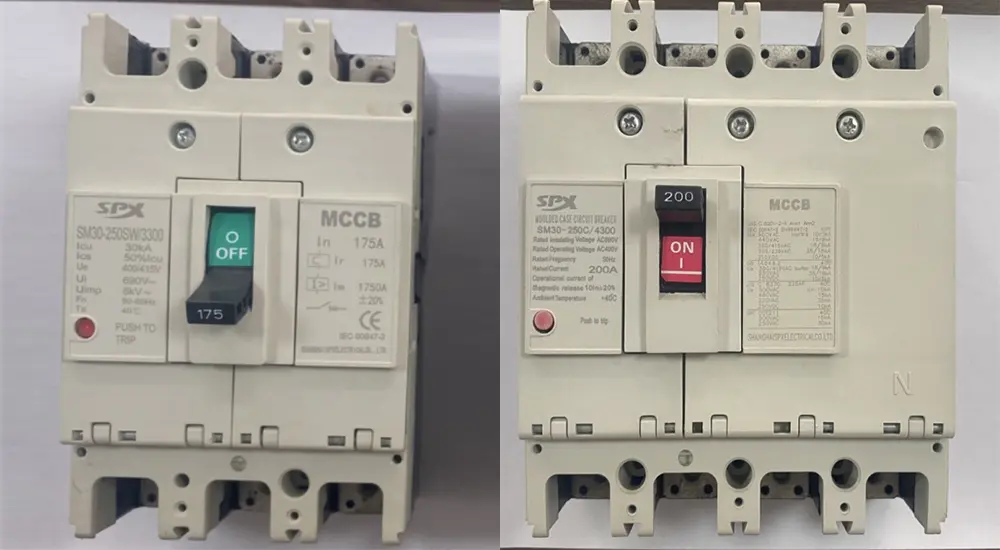

Aantal polen		3			4
Beperkt breekvermogen		C	S	H	C	S	H
Kortsluitonderbrekingsvermogen (kA) AC400V		18	30	50	18	30	50
Bedien kortsluiting (kA) AC400V		9	15	25	9	15	25
Profielfoto
	a	165			165
	b	105			140
	c	90			90
Montage afbeelding
	d	126			126
	e	35			35
	f	5			5
Levensduur van de machine		4000
Elektrische levensduur		2000
Apparaat voor elektrische bediening (MD)		●
Externe draaigreep		●

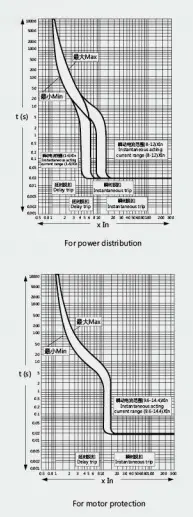

Automatisch uitschakelapparaat		Thermisch-magnetisch

Vooraanzicht
