4P 250A 200A stroomonderbreker met gegoten behuizing

In de context van steeds strengere moderne elektrische veiligheidsnormen vereisen steeds meer toepassingsscenario's volledige isolatie en bescherming van alle geleiders onder spanning, inclusief neutrale draden. De hoogwaardige 4P 250A 200A stroomonderbreker met gegoten behuizing van de SPX-fabriek is een ingenieurspraktijk onder dit kernconcept. Het wordt specifiek ingezet op kritische circuits met ongebalanceerde driefasige belastingen, aanzienlijke harmonische componenten of waar vierpolige isolatie vereist is volgens de regelgeving. Deze serie is niet alleen een beschermend apparaat, maar ook een plechtige toewijding aan systeemconformiteit, gebruiks- en onderhoudsveiligheid en aanpassingsvermogen aan de belasting, waardoor een veilige stroomtoevoer wordt gegarandeerd van middelgrote commerciële faciliteiten tot hoogwaardige industriële toepassingen.

Functie:

De twee specificaties van 200A en 250A dekken nauwkeurig de reguliere middelgrote distributiecapaciteitsvereisten van ongeveer 100 kW tot 125 kW (400V-systeem). De 4P 250A 200A stroomonderbreker met gegoten behuizing is de meest geschikte keuze voor vloerverdeelkasten, voedingen voor grote apparatuurgroepen, kolomkasten in datacenters en andere scenario's.

Gebruikers kunnen het meest geschikte model kiezen op basis van nauwkeurige berekening van de belastingsstroom, waarbij de kosten en ruimteverspilling worden vermeden die worden veroorzaakt door "grote paarden die een kleine auto trekken", en het optimale evenwicht wordt bereikt tussen beschermingsvoordelen en investeringsvoordelen.

Wanneer een groot aantal eenfasige niet-lineaire belastingen (zoals IT-servers, LED-verlichting) ervoor zorgen dat de derde harmonische op de neutrale lijn overlapt, kan de volledige stroombeveiligingscapaciteit van de 4P 250A 200A gegoten stroomonderbreker N-polig het verborgen en gevaarlijke brandgevaar van overbelasting van de neutrale lijn voorkomen.

Tijdens onderhoud of reparatie kan door het loskoppelen van deze stroomonderbreker een synchrone en absolute isolatie van alle actieve geleiders (L1, L2, L3, N) worden bereikt, waardoor een absoluut veilige elektrische omgeving voor operators wordt gecreëerd en wordt voldaan aan de verplichte eisen voor isolatie-integriteit in TN-S en andere systemen.

Elke pool (inclusief de N-pool) die een overbelastings- of kortsluitingsfout detecteert, zal een vierpolige synchrone onmiddellijke ontkoppeling activeren, waardoor de fout volledig wordt geïsoleerd en wordt voorkomen dat het ongeval escaleert.

Sollicitatie:

Als hoofddistributieschakelaar voor standaardvloeren van kantoorgebouwen en grote winkels onder het TN-S-systeem voldoet hij aan de veiligheidsvoorschriften en beschermt hij gemengde belastingen van verlichting en stopcontacten.

De ingangsschakelaar van de kolomkopkast in het middelgrote datacenter levert stroom aan stroomafwaartse serverkasten en beheert de harmonische stroom van de neutrale lijn die wordt gegenereerd door IT-belastingen.

De inkomende beveiliging van de voeding in het controlecentrum van de geautomatiseerde productielijn heeft gemengde belastingen zoals motoren (driefasig) en controllers (enkelfasig) op de productielijn.

De SPX SM50-250-serie MCCB-stroomonderbrekers met gegoten behuizing

Kader (A)		SM50-250(NF-CV)
Nominale stroom In(A)		100,125,140,150,160,175,200,225,250
Nominale spanning (V)		Wisselstroom 400 V
Nominale isolatiespanning (V)		Wisselstroom 690V
Aantal polen		3			4
Beperkt breekvermogen		C	S	H	C	S	H
Kortsluitonderbrekingscapaciteit (kA) AC400V		18	30	50	18	30	50
Bedien kortsluiting (kA) AC400V		9	15	25	9	15	25

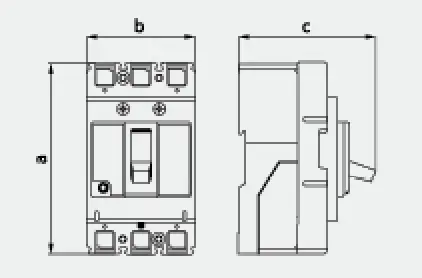

Profielfoto
	a	165			165
	b	105			140
	c	90			90

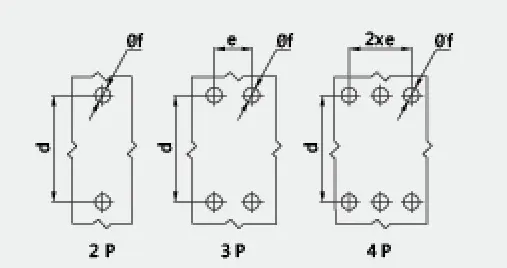

Montage afbeelding
	d	126			126
	e	35			35
	f	5			5
Levensduur van de machine		4000
Elektrische levensduur		2000
Apparaat voor elektrische bediening (MD)		●
Externe draaigreep		●
Automatisch uitschakelapparaat		Thermisch-magnetisch
