AC-schakelaar airconditioningeenheid

De op maat gemaakte AC-contactor-airconditioningunit van SPX Electric is geen eenvoudige toepassing van een universele contactor. Het is een elektromagnetisch schakelapparaat dat professioneel is gedefinieerd in termen van elektrische levensduur, uitschakelvermogen en volumestructuur, gebaseerd op de werkeigenschappen van airconditioningcompressoren (vooral afgedichte compressoren met automatische reset-overbelastingsbeveiliging) en ventilatormotoren.

Kenmerken en voordelen

De hoogwaardige AC-contactor airconditioning voldoet strikt aan de gebruikscategorienormen van AC-8a (elektromotoren in gesloten koelcompressoren) of AC-7a (elektrische motorbelastingen voor huishoudelijke en soortgelijke doeleinden), wat betekent dat de elektrische levensduur en de testomstandigheden voor aan/uit-capaciteit de werkelijke werkomstandigheden van airconditioningcompressoren volledig simuleren.
De gebruikelijke nominale werkstroom bedraagt ​​30A tot 45A, en de werkspanning is afgestemd op eenfasige (208-240V) of driefasige (tot 660V) airconditioningsystemen, die rechtstreeks kunnen voldoen aan de vermogensvereisten van de compressor van de meeste huishoudelijke en commerciële airconditioners.
De hoofdcontacten zijn over het algemeen gemaakt van zilverlegeringen of materialen op basis van zilverlegeringen, die een uitstekende geleidbaarheid, weerstand tegen boogerosie en weerstand tegen lassen hebben, waardoor een stabiel contact wordt gegarandeerd, zelfs wanneer ze vaak worden blootgesteld aan opstartstromen van de compressor.
Door een driedimensionaal ontwerp aan te nemen met een bovenste en onderste lay-out, is het bovenste deel een direct werkend dubbel breekpuntcontactsysteem en het onderste deel is een elektromagnetisch systeem. De structuur is compact en bevorderlijk voor installatie in de airconditioningbedieningskast met beperkte ruimte.
Ingebouwde dubbele onderbreking elektrische boogbluskamer of longitudinale naadboogblusrooster kan de boog die wordt gegenereerd bij het verbreken van de stroom snel afkoelen en doven, waardoor de contacten effectief worden beschermd en interferentie met andere zwakke stroombesturingssignalen wordt voorkomen.
Strikte aanpassing aan de omgeving: De gebruiksomstandigheden zijn duidelijk gedefinieerd, zoals het bereik van de omgevingsluchttemperatuur (gewoonlijk -5 ℃ tot +50 ℃), hoogte (≤ 2000 m), vervuilingsniveau en installatiecategorie (meestal klasse III), om een ​​stabiele werking te garanderen in omgevingen met hoge temperaturen, hoge vochtigheid en trillingen waarmee de buitenunit van de airconditioning te maken kan krijgen.
Voor het gemak van de installatie ter plaatse worden er vaak twee hoofdcircuitaansluitmethoden aangeboden: steekverbinding en schroefverbinding. De spoelklemmen zijn ook vaak ontworpen met plug-in aansluitingen om het bedradingsproces te vereenvoudigen.
Bij sommige modellen is de installatie van hulpcontactmodules mogelijk voor elektrische vergrendeling of feedback van de status van de schakelaar naar het besturingssysteem, waardoor de besturingsflexibiliteit wordt vergroot.

Belangrijkste toepassingsscenario's

Bedien de afgedichte koelcompressor en de buitenventilatormotor van het airconditioningsysteem met vaste snelheid of variabele frequentie.
De AC-contactor-airconditioningunit dient als uitvoeringseenheid voor stroomschakeling voor belastingen zoals vierwegregelkleppen, compressoren en ventilatoren.
De AC-contactor-airconditioningunit wordt toegepast op het compressorregelcircuit van apparatuur zoals koelkasten en vitrinekasten.

SPX AC-magneetschakelaarparameter

Kader (A)			SS-N65
KW/HP(AC-3) Reted vermogen(AC-3) IEC60947-4		220V	18,5/25
		380V	30/40
Reted-stroom (AC-3) GB14048.4		220V	68
		380V	66
Reted verwarmingsstroom (A)			100
Gereted geïsoleerde spanning (V)			660
Hulpcontact AC-15	Contact	Standaard	2NO+2NC
	Reted-stroom (A)	220V	1.6
		380V	0.95
Elektrisch leven			60
Machanisch leven			300

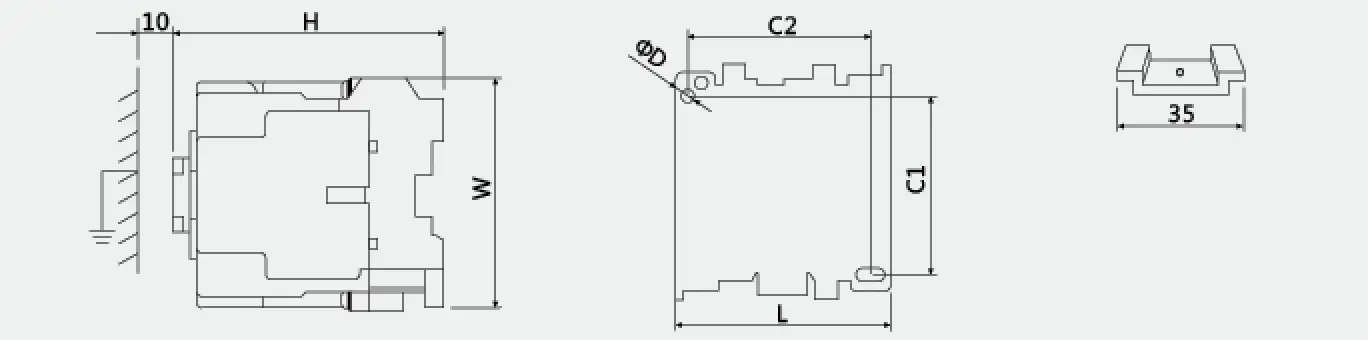

Overzicht en installatieafmeting
			Type	L	W	H	C1	C2	ΦD
			SS-N65	88	106	106	75	70	5
