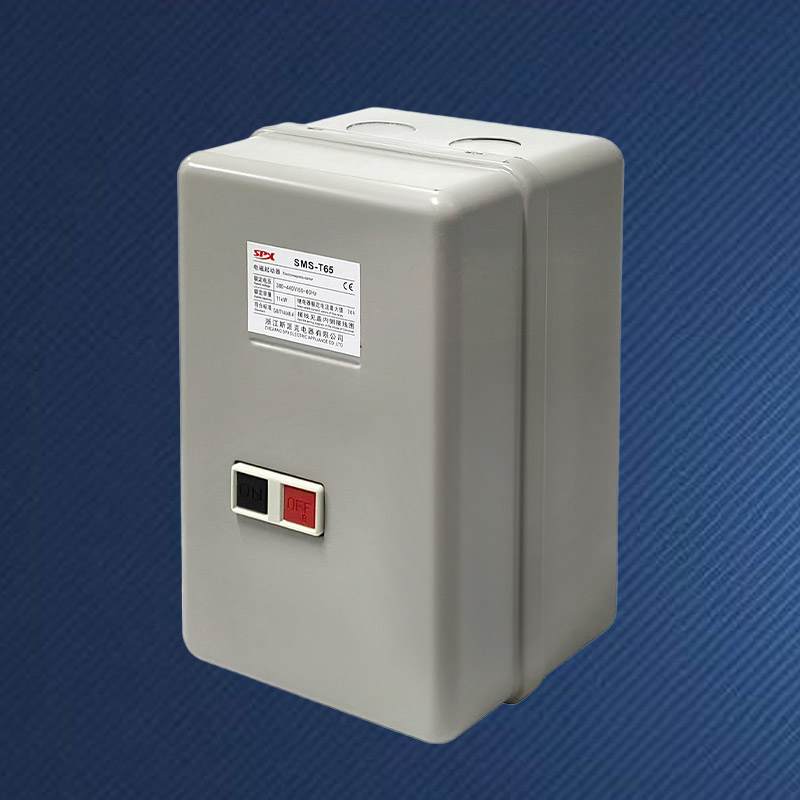

AC magnetische motorstarter

Op moderne productielijnen die worden aangedreven door asynchrone driefasige motoren, zijn de betrouwbaarheid en veiligheid van de stroombron de primaire taken. De hoogwaardige AC magnetische motorstarter van SPX is de belangrijkste uitrusting die voor dit doel is ontwikkeld. Het is geen eenvoudige schakelaar, maar een intelligente elektromechanische eenheid die de uitvoering van instructies, statuscontrole en foutbeveiliging integreert. Als een onvermoeibare ‘commandant’ en ‘bewaker’ voert hij getrouw start-stopcommando’s uit van knoppen, PLC’s of sensoren, terwijl hij voortdurend de bedrijfsstatus van de motor in de gaten houdt, de stroom snel afsluit in geval van afwijkingen en de motor- en productieveiligheid waarborgt.

Sollicitatie

Besturing en beveiliging van diverse centrifugaalpompen, circulatiepompen en wateraan- en afvoerpompen.

Start-stop-beheer van koelventilatoren, airconditioningventilatoren en ketelgeïnduceerde trekventilatoren.

AC magnetische motorstarter kan worden gebruikt als aandrijfbesturing voor transportbanden, liften en schroeftoevoersystemen.

Hoofdmotorbediening voor apparatuur zoals compressoren, brekers, mixers en werktuigmachines.

Functie

De contactor (actuator) en het overbelastingsrelais (beschermend brein) zijn fysiek en elektrisch diep geïntegreerd, waardoor complexe bedradingsknooppunten tussen afzonderlijke componenten worden geëlimineerd. Dit vermindert niet alleen meer dan 60% van de bedrading van het stuurcircuit, maar vermindert ook fundamenteel het risico op beveiligingsstoringen veroorzaakt door losse leidingen en slechte contacten, wat resulteert in een kwalitatieve verbetering van het totale systeem.
De geïntegreerde structuur van de AC Magnetic Motor Starter bespaart ongeveer 40% aan installatieruimte in de kast in vergelijking met afzonderlijke installatie, verkort de installatie- en inbedrijfstellingstijd aanzienlijk en verlaagt de totale kosten.
Het ingebouwde thermische relais maakt gebruik van omgekeerde tijdbeveiligingskarakteristieken die overeenkomen met de verwarmingskarakteristieken van de motor. Hoe groter de overbelastingsstroom, hoe korter de actietijd, waardoor schade aan de motorisolatie als gevolg van oververhitting effectief wordt voorkomen.
Bewaak voortdurend de driefasige stroom en handel snel in geval van faseverlies of ernstige stroomonbalans om doorbranden van de motor tijdens eenfasige werking te voorkomen.
Wanneer de voedingsspanning erg laag is of plotseling stroom verliest, wordt de schakelaar automatisch losgekoppeld; Nadat de spanning is hersteld, zal deze niet automatisch starten om het gevaar veroorzaakt door onbedoeld opstarten te voorkomen, en is een handmatige reset vereist.
De kerncomponenten van AC Magnetic Motor Starter zijn geoptimaliseerd voor industriële scenario's met frequente start-stops, met een mechanische levensduur van miljoenen keren en een elektrische levensduur (AC-3-categorie) die doorgaans honderdduizenden keren overschrijdt.
De spoel en het elektronische beveiligingscircuit zijn goed bestand tegen spanningsschommelingen en elektromagnetische interferentie en kunnen stabiel werken in complexe industriële elektriciteitsnetomgevingen.
