Magnetische motorstartschakelaar

Bij de apparatuur en het startpunt van de productielijn heeft de operator een "stroomschakelaar" nodig die het lot van de motor direct en veilig kan regelen zonder afhankelijk te zijn van complexe elektrische kasten. Voor dit doel is de duurzame SPX magnetische motorstartschakelaar geboren. Het condenseert het traditionele gesplitste besturingssysteem met "knop/schakelaar+contactor+beschermer" tot een stevig en intuïtief geïntegreerd bedieningspaneel. Dit is niet alleen een schakelaar, maar ook een lokaal stroomcontrolestation met ingebouwde beveiligingsfuncties, waardoor de operator de meest efficiënte en veilige directe controle heeft.

Kernsterkten

Geïntegreerde water- en stofdichte knoppen (start/stop) of draaischakelaars (AAN/UIT), met duidelijke identificatie en eenvoudige en directe bedieningslogica, kunnen veilig worden bediend zonder kennis van een professionele elektricien.
De operator raakt alleen het veilige laagspanningsbedieningspaneel aan en alle hoogspanningscomponenten zijn volledig omhuld in een stevige metalen of kunststof behuizing, met een optionele noodstopknop (paddenstoelkop). In geval van nood kan de machine met één tik worden gestopt, met inachtneming van de veiligheidsvoorschriften.
De behuizing heeft doorgaans een hoog beschermingsniveau (zoals IP55, IP65) en is bestand tegen stof, spatwater en olievlekken. De magnetische motorstartschakelaar is geschikt voor zware omgevingen zoals werkplaatsen, buiten en spoelruimtes.
De magnetische motorstartschakelaar elimineert de noodzaak voor lange meeraderige besturingskabels van het bedieningspaneel naar de schakelkast en vereist alleen de aansluiting van stroom- en motordraden, waardoor meer dan 50% wordt bespaard op bedradings- en installatiekosten.

sollicitatie

Met de bedieningskast aan de machinezijde voor luchtcompressoren, waterpompen, ventilatoren, mixers en andere apparatuur kunnen operators ter plaatse starten en stoppen en de status van de apparatuur observeren.
Het startcontrolestation voor transportbanden, liften en feeders maakt directe controle door materiaalafleverpersoneel mogelijk.
Bedieningshendels voor elektrische takels, mobiele hydraulische stations en reinigingsmachines om synchrone beweging van apparatuur en bediening te bereiken.
Landbouwirrigatiepompen, rioolwaterzuiveringsapparatuur en bouwmachines: de magnetische motorstartschakelaar biedt een hoog niveau van bescherming tegen wind, regen en stof.

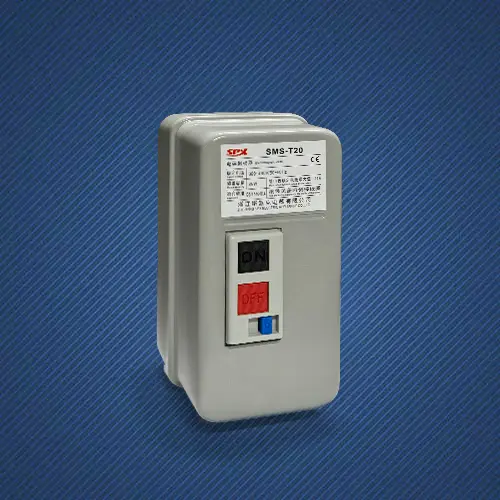

SPX magnetische motorstarterparameter

Kader (A)			SMS-T10/12	SMS-T20	SMS-T21	SMS-T25		SMS-T35
KWIHP(AC-3)Reted vermogen(AC-3)EC60947-4		220V	2,2/3	4/5,5	4/5,5	5,5/7,5		7,5/10
		380V	2,7/3,5	7,5/10	7,5/10	7,5/10		15/20
Reted-stroom (AC-3)GB14048.4		220V	11/13	20	20	26		35
		380V	7/9	20	20	25		32
Reted verwarmingsstroom (A)			20	32		50		60
Gereted geïsoleerde spanning (V)			660
HulpcontactAC-15	Contact	Standaard	1NO	1NO+1NC	2NO+2NC
	Reted-stroom (A)	220V	1.6
		380V	0.95
Elektrische beoordeling			IP30
Machanisch leven			1000		500
Overzicht en installatieafmeting
			Type	L	W	H1	H2		C1	C2
			S3-20/21	106	170	110	115		140	76.0
			S3-25/35	136	225	110	130		165	95

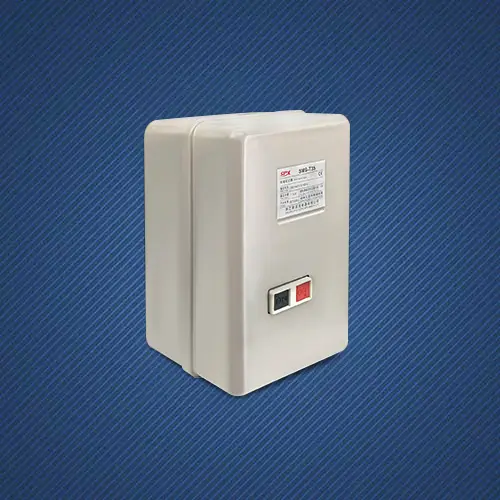

SPX magnetische motorstarter S3-T25 Details
