Automatische besturingstype AC modulaire contactor

Wanneer de automatiseringsvereisten niet langer beperkt zijn tot externe schakelaars, maar vereisen dat apparaten "bewust" handelen in overeenstemming met de omgeving, wordt SPX's geavanceerde automatische besturingstype AC modulaire contactor het beste hulpmiddel. Het heeft zijn rol als terminal voor afstandsbediening overtroffen en is geëvolueerd naar een besturingsknooppunt met lokale logische verwerkingsmogelijkheden, waardoor belastingen zoals motoren, verlichting en pompen autonoom en intelligent kunnen reageren op veranderingen ter plaatse.
Het automatische besturingstype AC modulaire contactor moet wachten op externe instructies, terwijl het automatische besturingstype de besturingslogica "inbedt" of "modulariseert", waardoor een sleuteltransformatie wordt bereikt:
Plaats eenvoudige voorwaardelijke beoordelingslogica (zoals "inschakelen wanneer het licht onder XX lux is en iemand in beweging is") lokaal op de contactor voor uitvoering, waardoor de scan- en rekenlast voor PLC of intelligente host wordt verminderd, vooral geschikt voor systemen met verspreide punten.
Zelfs als het bovenste laagnetwerk of de centrale controller uitvalt, kan de lokale automatische besturingslogica nog steeds onafhankelijk werken, waardoor kritische automatiseringsprocessen zoals getimede ventilatie en het starten en stoppen van de temperatuurregeling niet worden onderbroken.
Automatische besturing Type AC modulaire contactor integreert besturingslogica, aandrijvingsuitvoering en belastingsbeveiliging in één enkel apparaat, zonder de noodzaak van extra onafhankelijke tijdrelais, thermostaten of logische modules om dezelfde functionaliteit te bouwen, waardoor het circuitontwerp wordt vereenvoudigd, kastruimte wordt bespaard en de bedrading wordt verminderd.

Productarchitectuur:

Op een standaard elektromagnetisch aandrijfsysteem zijn een microprocessorkern, real-time klok (RTC) en basis I/O-interfaces geïntegreerd. Zorg voor een digitale basisingang (DI) voor het ontvangen van schakelsignalen (zoals van vlotterschakelaars, deurmagneten), evenals een relaisuitgang om de hoofdcontacten te besturen.
De modulaire wisselstroomschakelaar van het automatische besturingstype ondersteunt tot tientallen kalender-, week- en vakantie-instellingen, waardoor complexe astronomische klokbesturing mogelijk wordt (automatisch aangepast aan de tijden van zonsopgang en zonsondergang).
Ondersteunt eenvoudige "EN/OF/NIET" logische bewerkingen, die meerdere ingangssignalen kunnen combineren en beoordelen alvorens over de uitgang te beslissen.
Automatische besturing Type AC modulaire contactor biedt een analoge ingangsinterface (AI) die sensorsignalen zoals temperatuur, vochtigheid, verlichtingssterkte en stroom rechtstreeks kan aansluiten en analyseren, waardoor een op drempels gebaseerde automatische regeling wordt bereikt

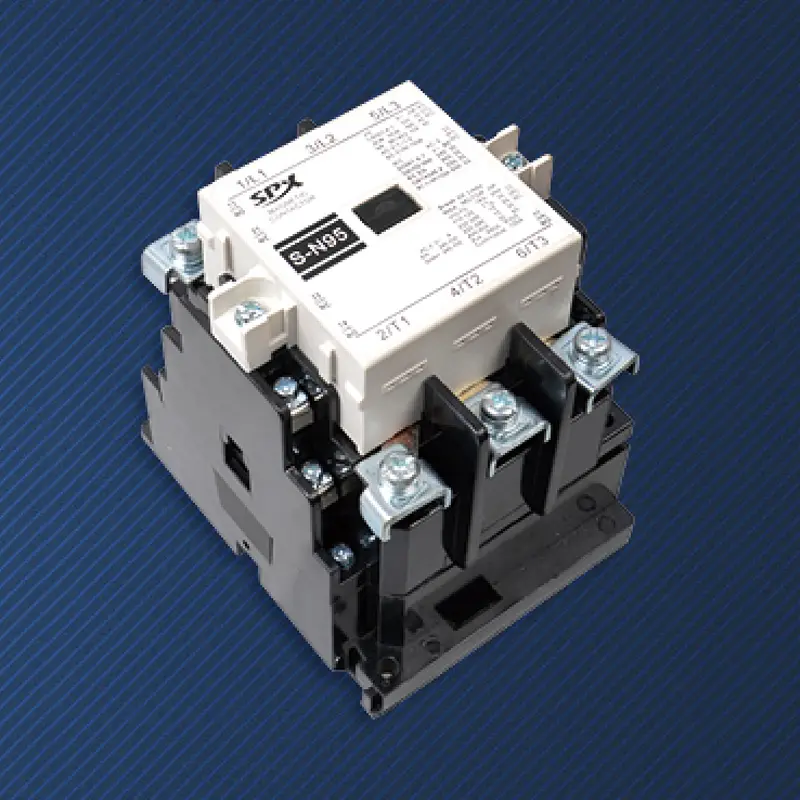

SPX AC-magneetschakelaarparameter

Kader (A)			SS-N95
KW/HP(AC-3) Reted vermogen(AC-3) IEC60947-4		220V	30/40
		380V	55/75
Reted-stroom (AC-3) GB14048.4		220V	104
		380V	105
Reted verwarmingsstroom (A)			135
Gereted geïsoleerde spanning (V)			660
Hulpcontact AC-15	Contact	Standaard	2NO+2NC
	Reted-stroom (A)	220V	1.6
		380V	0.95
Elektrisch leven			60
Machanisch leven			300
Overzicht en installatieafmeting
			Type	L	W	H	C1	C2	ΦD
			SS-N95	100	124	130	110	80	6
