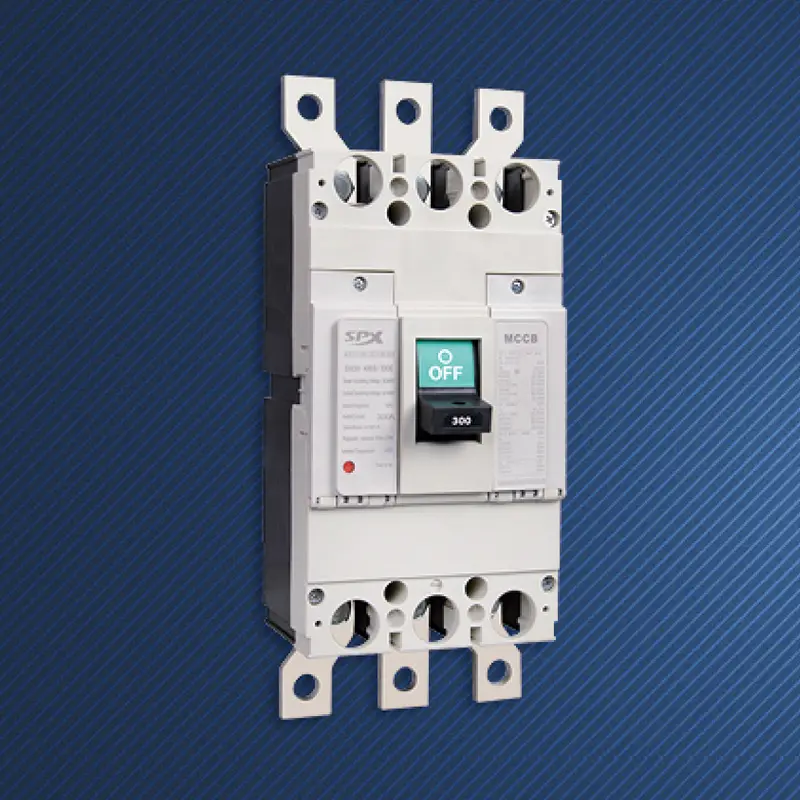

3P 300A elektronische stroomonderbreker met gegoten behuizing

Bovenaan de distributiesysteempiramide draagt ​​een stroom van 300 A de levenslijn van het hele gebied of de kernuitrusting. Traditionele beveiligingssystemen zijn niet langer in staat de precisie van de beveiliging, de selectiviteit van het systeem en de intelligentie van het management in evenwicht te brengen. De hoogwaardige 3P 300A elektronische stroomonderbreker met gegoten behuizing van SPX is de innovator die voor dit doel is geboren. Het is niet alleen een schakelaar die uitschakelt in geval van een storing, maar ook een lokale intelligente eenheid die uiterst nauwkeurige detectie, programmeerbare logica en gegevensuitwisseling integreert. Het markeert de overgang van stroomonderbrekers met gegoten behuizing van het analoge mechanische tijdperk naar het digitale intelligente tijdperk, en wordt een belangrijk intelligent knooppunt voor het bouwen van betrouwbare, transparante en efficiënte distributienetwerken.

Functie

Met de op maat gemaakte 3P 300A elektronische stroomonderbreker met gegoten behuizing kunnen gebruikers de beveiligingsstroomwaarden en -tijden voor lange overbelastingsvertraging (Ir), kortsluitingskortsluitingsvertraging (Isd) en onmiddellijk (Ii) over een breed bereik nauwkeurig instellen via een elektronische vrijgave-eenheid (ETU). Deze flexibiliteit maakt het mogelijk om de kenmerken van verschillende belastingen, zoals transformatoren, rails en grote motoren, aan te passen.
De unieke korte vertragingsbeveiligingsfunctie, door handmatig een korte tijdsvertraging in te stellen (zoals 0,1-0,4 seconden), zorgt ervoor dat in het geval van kortsluiting aan de externe kant alleen de stroomonderbreker op het lagere niveau die zich het dichtst bij het foutpunt bevindt, zal werken, terwijl het huidige niveau gesloten blijft, waardoor volledig selectieve bescherming wordt bereikt en grootschalige stroomuitval wordt geminimaliseerd.
Geïntegreerde, instelbare aardlekstroombeveiliging (G-functie) voorkomt effectief elektrische branden of persoonlijke elektrische schokken veroorzaakt door schade aan de isolatie. De 3P 300A elektronische stroomonderbreker met gegoten behuizing biedt een veiligheidsdimensie die traditionele stroomonderbrekers niet hebben.
Er kan een waarschuwingssignaal worden afgegeven voordat de daadwerkelijke overbelasting de uitschakeldrempel bereikt. De "thermische geheugen"-functie kan het thermische accumulatieproces van de motor simuleren, waardoor een redelijkere bescherming wordt geboden onder frequente startomstandigheden.
Het kan de soorten fouten registreren (overbelasting, kortsluiting, aarding, enz.) die onlangs meerdere keren zijn geactiveerd, de foutfase en de huidige waarde tijdens de actie, waardoor belangrijke gegevens worden verstrekt voor een snelle foutdiagnose.
Er zijn standaard of optionele communicatiemodules (zoals Modbus, Profibus) beschikbaar om realtime parameters voor het volledige vermogen te uploaden, zoals driefasige stroom, spanning, vermogen, arbeidsfactor en elektrische energie, waardoor digitale monitoring van het distributiesysteem mogelijk wordt.

Sollicitatie

Als hoofdbeveiligingsschakelaar voor precisieairconditioning, UPS-invoer/uitvoer en hoogspanningsgelijkstroomvoeding in de computerruimte, en het bewaken van hun energieverbruik.
Als uitgangsschakelaar aan de laagspanningszijde in de hoofdverdeelkast van de werkplaats, of als hoofdleiding ter bescherming van dichte buskanalen.
De 3P 300A elektronische stroomonderbreker met gegoten behuizing biedt intelligente bescherming en controle voor grote waterpompen, ventilatoren, compressoren en centrale koelunits van minder dan 250 kW.
Als 3P 300A elektronische stroomonderbreker met gegoten behuizing voor inkomende laagspanningslijnen of belangrijke verdelingsdistributie in grote winkelcentra, ziekenhuizen en luchthavens, realiseert hij energiebeheer en vraagbeheersing.

De SPX SM30-400-serie MCCB-stroomonderbrekers met gegoten behuizing

Kader (A)		SM30-400(NF-CW)						Bedrijfskenmerken
Nominale stroom in (A)		250,300,315,350,400
Nominale spanning (V)		Wisselstroom 400 V
Nominale isolatiespanning (V)		Wisselstroom 690V
Aantal polen		3			4
Beperkt breekvermogen		C	S	H	C	S	H
Kortsluiting onderbrekend circuit (kA) AC400V		25	35	50	25	35	50
Bedien kortsluiting (kA) AC400V		15	20	25	15	20	25
Profielfoto
	a	258			258
	b	140			185
	c	153			153
Montage afbeelding
	d	195			195
	e	45			45
	f	8			8
Levensduur van de machine		4000
Elektrische levensduur		1500
Apparaat voor elektrische bediening (MD)		●
Externe draaigreep		●
Automatisch uitschakelapparaat		Thermisch-magnetisch
