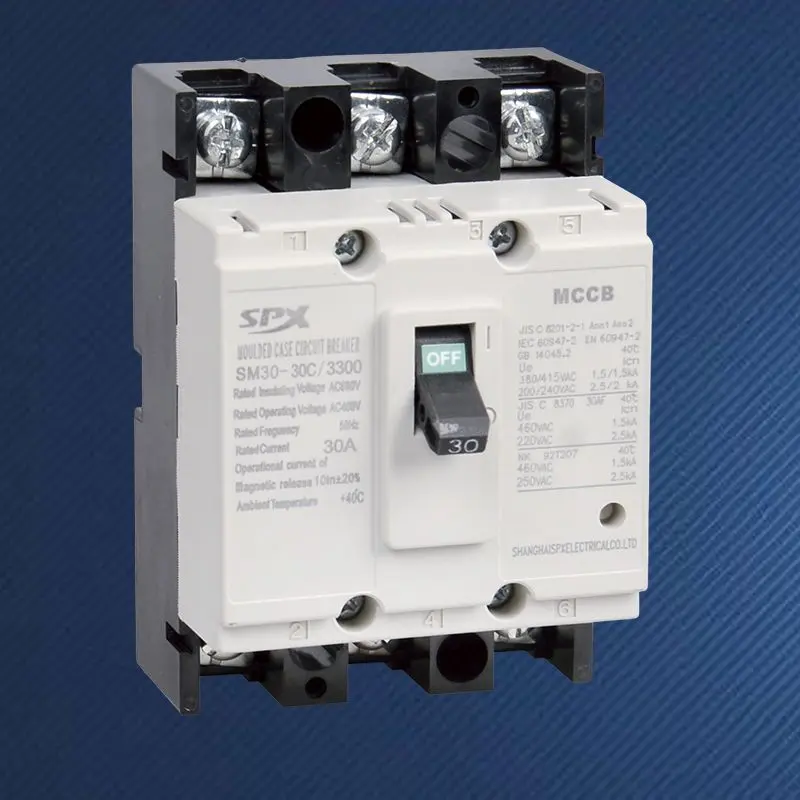

3P 5A 10A 20A stroomonderbreker met gegoten behuizing

In industriële besturing, laboratoriumapparatuur of precisie-instrumenten zijn er een groot aantal driefasige belastingen met een nominaal vermogen van minder dan enkele kilowatt. Deze apparaten zijn extreem gevoelig voor overstroomafwijkingen, en algemene stroomonderbrekers met gemiddelde tot hoge stroomsterkte kunnen geen nauwkeurige bescherming bieden. De SPX geavanceerde 3P 5A 10A 20A stroomonderbrekers met gegoten behuizing zijn speciaal ontworpen voor dergelijke ingewikkelde scènes. Het is als een speciale 'driefasige balansmonitor', die onafhankelijk de stroom van driefasige lijnen bewaakt en beschermt. Of het nu gaat om een ​​kleine overbelasting of een plotselinge kortsluiting, deze kan snel worden geïdentificeerd en uitgeschakeld, waardoor een nauwgezette veiligheidsbescherming wordt geboden voor kwetsbare driefasige apparatuur.

Functies:

De aangepaste 3P 5A 10A 20A stroomonderbreker met gegoten behuizing biedt drie nauw verbonden stroomniveaus van 5A, 10A en 20A, waardoor ingenieurs kunnen selecteren op basis van de precieze nominale stroom van de belasting, waardoor de beste match wordt bereikt tussen beschermingskenmerken en belastingskarakteristieken, en het vermijden van beschermingsblinde vlekken of overmatige gevoeligheid veroorzaakt door "grote paarden die kleine auto's trekken".
Als een fase overbelasting of kortsluiting ervaart, zal de stroomonderbreker alle drie de polen synchroon uitschakelen, waardoor het risico op faseverlies fundamenteel wordt geëlimineerd, wat cruciaal is voor de bescherming van driefasige motoren en symmetrische belastingen.
Vergeleken met het gebruik van drie enkelpolige stroomonderbrekers bespaart dit installatieruimte en bedradingscomplexiteit.
De hoogwaardige 3P 5A 10A 20A stroomonderbreker met gegoten behuizing is geschikt voor systemen met AC 50/60Hz en een nominale spanning tot 400V of 690V, en voldoet aan verschillende driefasige distributieomgevingen met lage spanning.

Selectie

1. Raadpleeg de nominale stroom op het typeplaatje van de apparatuur en selecteer een nominale stroom van de stroomonderbreker die iets groter is dan (meestal 1,1-1,25 keer) deze waarde. Voor motorbelastingen is het noodzakelijk om te bevestigen dat hun startstroom binnen het onmiddellijke uitschakelbereik van de stroomonderbreker ligt (zoals kenmerken van het D-type) om valse uitschakeling te voorkomen.
2. Als eindbescherming moet de 3P 5A 10A 20A stroomonderbreker met gegoten behuizing zorgen voor selectieve bescherming met de distributiestroomonderbreker van het vorige niveau (zoals 32A, 63A). De kleinere nominale stroom en de snelle werkingskarakteristieken kunnen dit doel meestal goed bereiken.
3. Omgevingsfactoren: Indien geïnstalleerd in een besloten ruimte of omgeving met hoge temperaturen, moet rekening worden gehouden met het gebruik van stroomreductie.

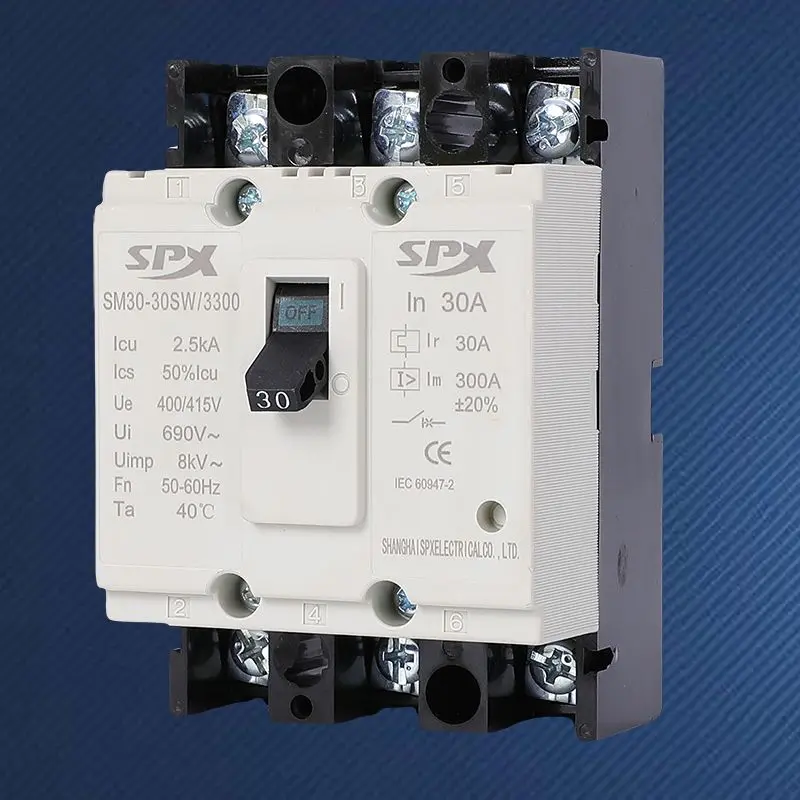

De SPX SM30-30-serie MCCB-stroomonderbrekers met gegoten behuizing

Kader (A)		SM30-30(NF-CW)				Bedrijfskenmerken
Nominale stroom in (A)		(2), 3, (3,2), 5, 10, 15, 20, 30
Nominale spanning (V)		Wisselstroom 400 V
Nominale isolatiespanning (V)		Wisselstroom 500 V
Aantal polen		2		3
Beperkt breekvermogen		C	S	C	S
Kortsluitonderbrekingsvermogen (kA) AC400V		1.5	1.5	1.5	1.5
Bedien kortsluiting (kA) AC400V		1	1	1	1
Profielfoto
	a	96		96
	b	45		67
	c	64		64
Montage afbeelding
	d	84.5		84.5
	e	/		24
	f	5		5
Levensduur van de machine		7000
Elektrische levensduur		4000
Apparaat voor elektrische bediening (MD)
Externe draaigreep
Automatisch uitschakelapparaat		Thermisch-magnetisch

Vooraanzicht
