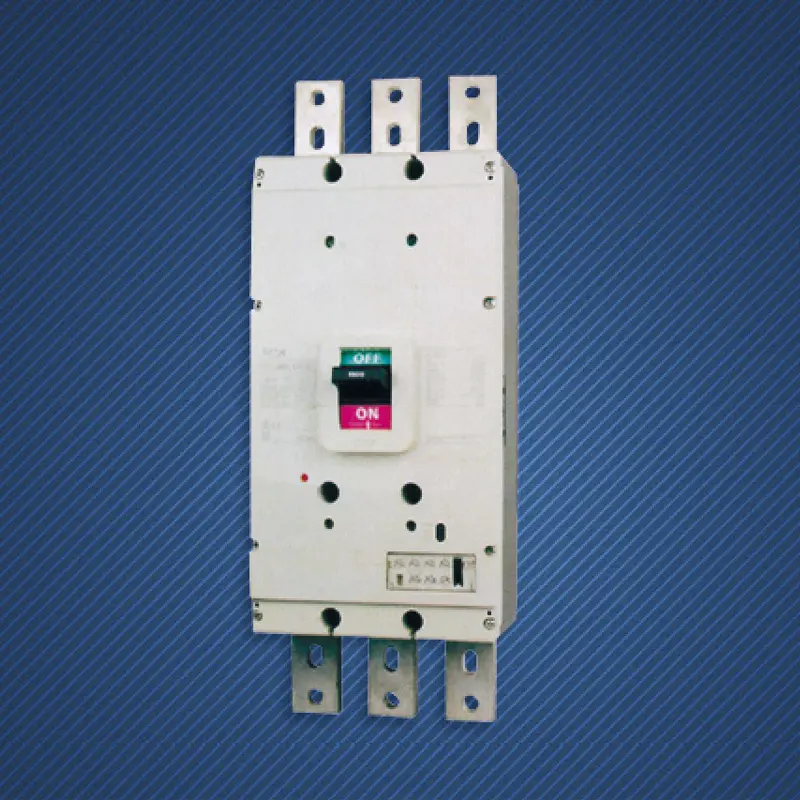

3P stroomonderbreker met gegoten behuizing, 1000A

In het energiehart van moderne grootschalige faciliteiten – de hoofdverdeelruimte – markeert een stroomsterkte van 1000 A een van de hoogste capaciteitsniveaus voor stroomdistributie. SPX wordt ingezet in deze hoogwaardige 3P 1000A-stroomonderbreker met gegoten behuizing, die de reikwijdte van traditionele beveiligingsapparatuur heeft overtroffen en is geëvolueerd naar een uitgebreid energiebeheerplatform dat sterke stroomcontrole, zwakke stroomlogica en digitale communicatie integreert.

Functies:

Met een nominale stroom van 1000 A kan hij veilig duurzame stroombelastingen van ongeveer 550 kW (400 V driefasig) of meer transporteren en voldoet daarmee aan de stroomconvergentiebehoeften van grote datacenterruimten, zware productielijnen of hele gebouwen.
De 3P stroomonderbreker met gegoten behuizing met een classificatie van 1000A biedt toonaangevende extreme kortsluitonderbrekingsmogelijkheden tot 120 kA-150 kA, en is in staat de meest destructieve kortsluitfouten die kunnen optreden te weerstaan ​​en veilig op te lossen. Het is de laatste solide verdedigingslinie die ervoor kan zorgen dat de fysieke architectuur van het gehele laagspanningsdistributiesysteem niet instort.
Door gebruik te maken van een speciaal ontworpen, zeer sterk isolatieframe en een geoptimaliseerd ontwerp van het warmteafvoerkanaal, zorgt het voor een uitstekende dynamische thermische stabiliteit en een lage stijging van de bedrijfstemperatuur tijdens langdurig gebruik met hoge stroom en een hoog breekproces.
Uitgerust met de meest geavanceerde multifunctionele digitale beveiligingseenheid, biedt het een uitgebreide en programmeerbare beveiligingsmatrix, waaronder overbelasting, kortsluiting, kortsluiting, onmiddellijke kortsluiting, aardfout, reststroom, enz. De beveiligingsinstelling kan nauwkeurig worden ingesteld binnen een breed bereik en flexibel worden gecombineerd met tijdkarakteristieken.
De precieze beschermingsfunctie met korte vertraging van de 3P 1000A-stroomonderbreker met gegoten behuizing is de sleutel tot het bereiken van volledig selectieve bescherming vanaf dit niveau tot aan de eindstroomonderbreker, waardoor fouten maximaal worden beperkt tot het minimale bereik en een ononderbroken werking van de rest van het systeem wordt gegarandeerd.
Uitgerust met krachtige functies voor foutregistratie, gebeurtenisregistratie, temperatuurbewaking en gezondheidsdiagnose, kan het vroegtijdig waarschuwen voor potentiële risico's en een overgang bewerkstelligen van "postbescherming" naar "prepreventie".
Het realtime verzamelen en weergeven van alle elektrische parameters, inclusief stroom, spanning, vermogen, energie, arbeidsfactor, frequentie, harmonische inhoud, vraag, enz., is de belangrijkste gegevensbron voor het bouwen van een digitaal distributiesysteem.
Native ondersteuning of geavanceerde moduleondersteuning voor protocollen zoals Ethernet, Profinet, Modbus TCP/IP en zelfs IEC 61850, naadloos geïntegreerd in energiebeheersystemen op fabrieksniveau, gebouwautomatiseringssystemen of cloudgebaseerde IoT-platforms.

Sollicitatie

Hoogwaardige 3P 1000A-stroomonderbreker met gegoten behuizing dient als laagspanningshoofdinkomende stroomonderbreker voor elke voedingsmodule (zoals de gehele laag van het datacenter) om kritische IT-belastingen te beschermen.
Laagspanningsbusbeveiliging en sectionele schakelaars voor grootschalige raffinage, halfgeleiderchipfabrieken en hoofdgebouwen van de automobielindustrie.
Transformator-laagspanningshoofdschakelaar aan de zijkant voor superhoge gebouwen, grote internationale luchthaventerminals en gigantische sportlocaties.
De kernstroomdistributiebescherming voor de hoofdstroomvoorziening en -distributie van tertiaire ziekenhuizen, hoofdsubstations in de metro en grootschalige waterbehandelingscentra.
AC-laagspanningsstroomonderbrekers met zijdelingse opvang voor fotovoltaïsche elektriciteitscentrales of energieopslagcentrales van honderd megawatt.

De SPX SM30-1000-serie MCCB-stroomonderbrekers met gegoten behuizing

Kader (A)				SM300-1000-SS	SM300-1250-SS	Bedrijfskenmerken
Nominale stroom In(A)				500.600.700.850.900.1000	600,7-0,800,1000,1200,1250
Aantal polen				3
Nominale isolatiespanning U1(V)			AC	690	690
Nominaal breekvermogen (KA)	IEC 60947-2 (lcu/lcs)	AC	690V	25/13	25/13
			500V	65/33	65/33
			440V	85/43	85/43
			400V	85/43	85/43
			230V	125/63	125/63
		gelijkstroom	250V	-	-
Profielfoto
			a	405
			b	210
			c	190
Montage afbeelding
			d	275
			e	70
			f	10
Levensduur van de machine				2500
Elektrische levensduur				500
Apparaat voor elektrische bediening (MD)
Externe draaigreep
Automatisch uitschakelapparaat				Thermisch-magnetisch
