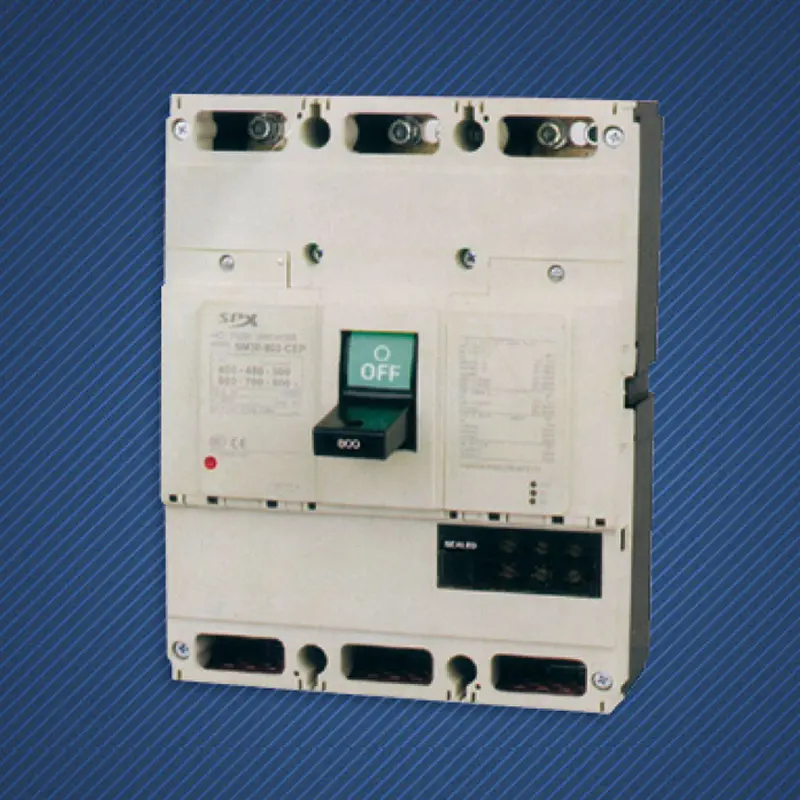

3P 630A stroomonderbreker met gegoten behuizing

De op maat gemaakte 3P 630A stroomonderbreker van SPX bevindt zich in het hart van datacenters, zware industriële installaties en grote commerciële complexen, waar het stroomdistributiesysteem vermogensbelastingen tot enkele honderden kilowatts moet kunnen weerstaan ​​en veilig moet distribueren. Het heeft een stevig raamwerkontwerp, niet alleen als stroomonderbreker, maar ook als een uitgebreide energiebeheerterminal die ultrahoge stroomschakelingen, intelligente beveiligingsalgoritmen, panoramische statusperceptie en netwerkcontrole integreert. Het markeert een nieuw niveau van beschermingsmogelijkheden en intelligentie op het gebied van stroomonderbrekers met gegoten behuizing, en is een strategische keuze om de meest complexe en veeleisende distributie-uitdagingen aan te pakken.

Functie

De nominale stroom bedraagt ​​630 A en kan veilig een continue belasting van ongeveer 350 kW (400 V driefasig) dragen, waarmee wordt voldaan aan de belangrijkste stroomvoorzieningsbehoeften van de overgrote meerderheid van grote industrieën en infrastructuur.
De 3P 630A stroomonderbreker met gegoten behuizing die op voorraad is, heeft een maximaal kortsluitvermogen van 100 kA en meer en kan de maximale kortsluitfout die zich in de buurt van de transformator kan voordoen, veilig verhelpen. Het is de hoeksteen van het garanderen van de stabiliteit van de gehele architectuur van het laagspanningsdistributiesysteem.
Het versterkte contactsysteem en het ontwerp van de boogdovende kamer zijn bestand tegen de enorme elektrische slagkracht en thermische energie die worden gegenereerd door kortsluitstroom, waardoor wordt gegarandeerd dat de behuizing van de apparatuur na ontkoppeling intact is en in gebruik kan blijven worden genomen.
Uitgerust met geavanceerde digitale uitschakeleenheden kunnen gebruikers nauwkeurig de stroom- en tijdparameters instellen voor lange vertraging, korte vertraging, onmiddellijke bescherming en aardfoutbeveiliging, waardoor volledige selectieve coördinatie met beveiligingsapparatuur op het hoogste en lagere niveau wordt bereikt en uitschakeling door overniveau volledig wordt geëlimineerd.
Naast basisbescherming biedt de 3P 630A stroomonderbreker met gegoten behuizing meerdere beveiligingen, zoals belastingbewaking, thermisch geheugen, fase-onbalans, onder-/overspanning, enz. Uitgerust met een waarschuwingsfunctie, kan hij alarmeren voordat er fouten optreden en gedetailleerde foutgolfvormen en -gegevens registreren, waardoor voorspellend onderhoud wordt bereikt.

Sollicitatie

Inkomende laagspanningslijnen of belangrijke railverbindingsschakelaars voor datacenters, grote ziekenhuizen, internationale luchthavens en spoorwegvervoer.
De inkomende schakelaar van de hoofdverdeelkast van de werkplaats in staal-, chemische- en autofabrieken is uitgerust met een 3P 630A stroomonderbreker met gegoten behuizing om grote productielijnen te beschermen.
Hoofdstroomonderbrekers aan de laagspanningszijde voor transformatoren in superhoge gebouwen, grote winkelcentra en conferentie- en tentoonstellingscentra.
AC-combinator- of netaansluitpunt-stroomonderbrekers voor grote fotovoltaïsche energiecentrales en energieopslagcentrales.
De 3P 630A stroomonderbreker met gegoten behuizing biedt directe bescherming en intelligente regeling voor grote koelmachines, mijnbouwliften en gigantische compressoren.

De SPX SM30-800-serie MCCB-stroomonderbrekers met gegoten behuizing

Kader (A)				SM30-800-CEP	SM30-800-SEP	SM30-800-HEP	SM30-800-REP	Bedrijfskenmerken
Nominale stroom In(A)				400~800 instelbaar
Aantal polen				3
Nominale isolatiespanning U1(V)			AC	600	690	690	690
Nominaal breekvermogen (KA)	IEC 60947-2 (lcu/lcs)	AC	690V	-	10/10	15/15	20/15
			500V	18/9	30/30	50/50	70/35
			440V	36/18	42/42	65/65	125/63
			400V	36/18	45/45	70/70	125/63
			230V	50/25	85/85	100/100	150/75
		gelijkstroom	250V	-	-	-	-

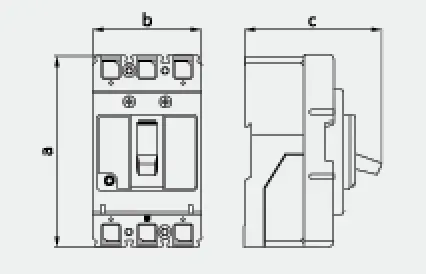

Profielfoto
			a	275
			b	210
			c	150

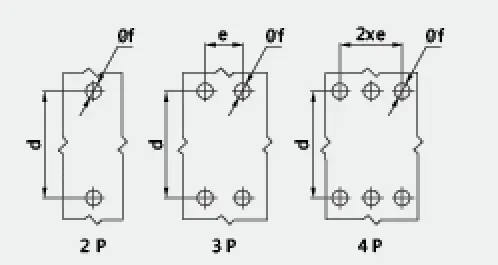

Montage afbeelding
			d	243
			e	70
			f	8
Levensduur van de machine				4000
Elektrische levensduur				1500
Apparaat voor elektrische bediening (MD)				●
Externe draaigreep				●

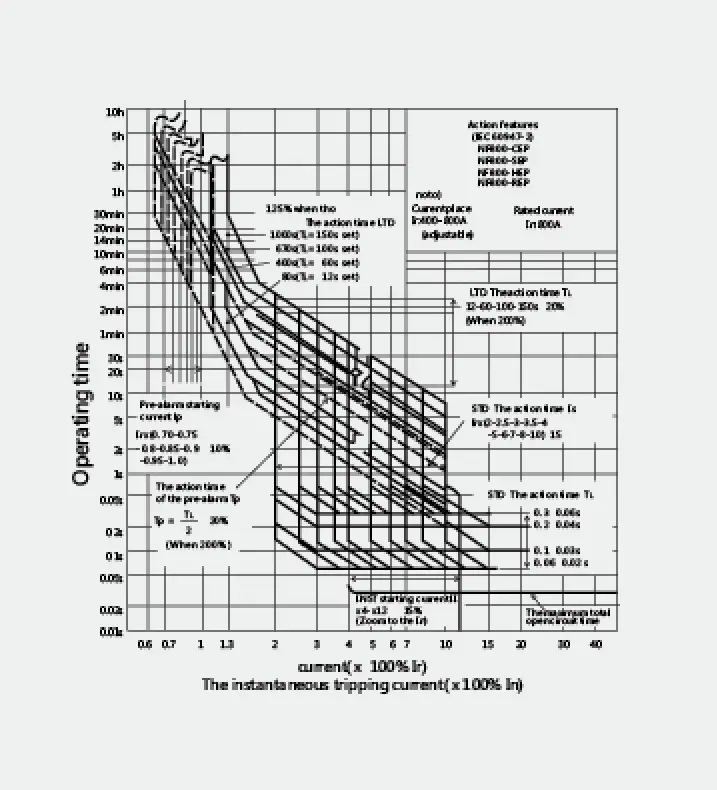

Automatisch uitschakelapparaat				Thermisch-magnetisch
