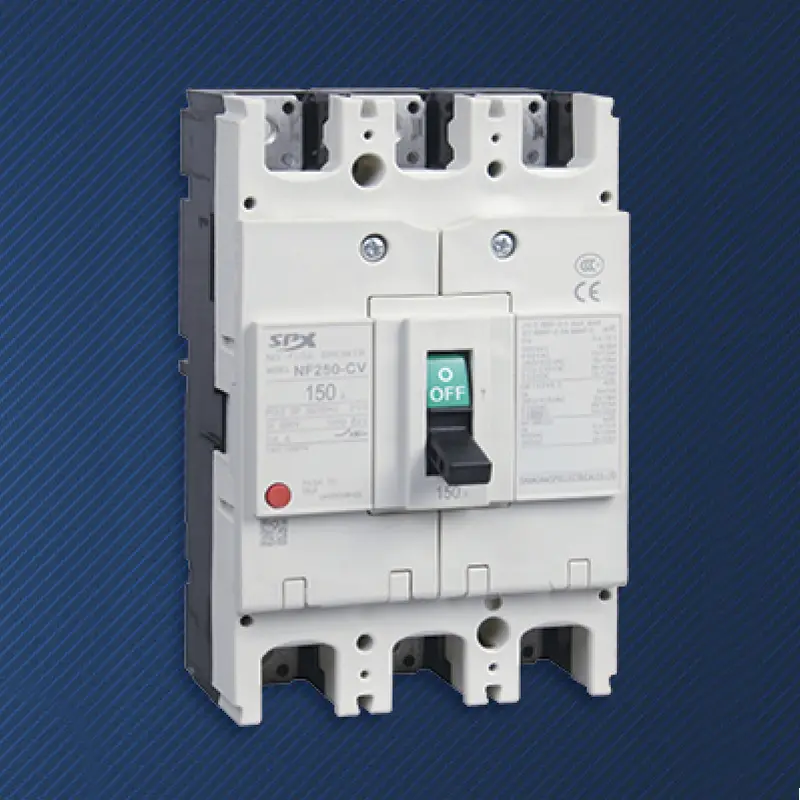

3P 200A stroomonderbreker met gegoten behuizing MCCB

In complexe distributienetwerken verbinden 200A-stroomknooppunten vaak de hoofdverdeelkast met meerdere grote aftakkingen, of bewaken ze rechtstreeks kritische productieapparatuur. De hoogwaardige 3P 200A gegoten stroomonderbreker MCCB van de SPX-fabriek is ontworpen om deze verantwoordelijkheid op zich te nemen. Het is niet alleen de aan-uitschakelaar van het circuit, maar ook de kernuitvoeringseenheid voor het implementeren van graduele en selectieve beveiligingsstrategieën in het distributiesysteem. Met zijn superieure prestaties en aanpasbaarheid in vergelijking met miniatuurstroomonderbrekers, evenals gunstiger eigenschappen dan frame-stroomonderbrekers, heeft het met succes een evenwicht bereikt tussen beveiligingsprestaties, systeemcoördinatie en kosten, en is het een onmisbaar onderdeel van de ruggengraat in het moderne distributieontwerp.

Voordeel

Het model van de 3P 200A gegoten stroomonderbreker MCCB uitgerust met elektronische ontgrendeling ondersteunt lange vertraging, korte vertraging en onmiddellijke drietrapsbescherming. Door de korte vertragingstijd en stroomwaarde nauwkeurig in te stellen, is het mogelijk om volledige selectieve samenwerking met de stroomonderbreker op een lager niveau te garanderen, alleen het defecte circuit te isoleren in geval van een fout, en een continue stroomtoevoer naar andere delen van het systeem te garanderen.

Zowel de thermisch-magnetische als de elektronische instellingen voor overbelastingsbeveiliging kunnen worden aangepast, waardoor ingenieurs de werkelijke kabelstroomcapaciteit en belastingskarakteristieken nauwkeurig kunnen afstemmen, waardoor verkeerde bediening wordt voorkomen en de beveiligingseffecten worden geoptimaliseerd.

De op maat gemaakte 3P 200A stroomonderbreker met gegoten behuizing MCCB biedt een maximaal kortsluituitschakelvermogen van maximaal 35 kA tot 50 kA, waardoor potentiële kortsluitfouten in middelgrote distributiesystemen op betrouwbare wijze kunnen worden uitgeschakeld en stroomopwaartse en stroomafwaartse elektrische apparatuur effectief kan worden beschermd.

Het is handig om hulpcontacten, alarmcontacten, shuntvrijgave, onderspanningsvrijgave, enz. te installeren om aan verschillende behoeften te voldoen, zoals statusindicatie, afstandsbediening en systeemvergrendeling.

Sollicitatie

In de verdeelkast in de fabriekswerkplaats dient de 3P 200A stroomonderbreker met gegoten behuizing MCCB als de hoofdverdeelschakelaar voor een bepaald gebied of een bepaalde productielijn.
3P 200A gegoten stroomonderbreker MCCB wordt gebruikt voor netaansluiting en bescherming van waterbehandeling, communicatiebasisstations en uitgangsterminals van middelgrote fotovoltaïsche omvormers.

De SPX SM50-250-serie MCCB-stroomonderbrekers met gegoten behuizing

Kader (A)		SM50-250(NF-CV)
Nominale stroom In(A)		100,125,140,150,160,175,200,225,250
Nominale spanning (V)		Wisselstroom 400 V
Nominale isolatiespanning (V)		Wisselstroom 690V
Aantal polen		3			4
Beperkt breekvermogen		C	S	H	C	S	H
Kortsluitonderbrekingscapaciteit (kA) AC400V		18	30	50	18	30	50
Bedien kortsluiting (kA) AC400V		9	15	25	9	15	25

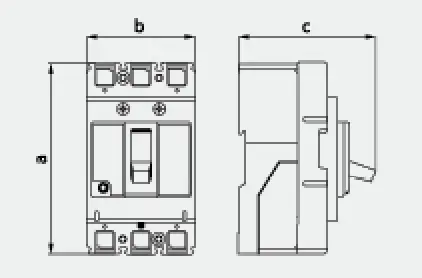

Profielfoto
	a	165			165
	b	105			140
	c	90			90
Montage afbeelding
	d	126			126
	e	35			35
	f	5			5
Levensduur van de machine		4000
Elektrische levensduur		2000
Apparaat voor elektrische bediening (MD)		●
Externe draaigreep		●
Automatisch uitschakelapparaat		Thermisch-magnetisch
