3-polig thermisch overbelastingsrelais met 2 elementen

Op het gebied van driefasige motorbeveiliging is het bereiken van de beste balans tussen kernfuncties en kosten een eeuwig technisch onderwerp. Het China SPX 3-polige thermische overbelastingsrelais met 2 elementen is een typisch product onder dit concept. Het is geen compromis in functionaliteit, maar een geavanceerde ‘ontwerpoptimalisatie’ gericht op een breed scala aan toepassingsscenario’s waarbij driefasige belastingen relatief gebalanceerd zijn en de gevoeligheidseisen voor fase-uitvalbeveiliging op het standaardniveau liggen. Door op slimme wijze gebruik te maken van het thermische koppelingseffect van twee componenten om afwijkingen in driefasige stroom te detecteren, wordt de structuur vereenvoudigd en blijft de betrouwbare bescherming tegen overbelasting gehandhaafd. Dit biedt een kosteneffectieve beschermingsoptie voor een groot aantal standaardapparatuur zoals ventilatoren en pompen.

Functies:

Twee verwarmingselementen zijn in serie verbonden met twee fasen (zoals L1 en L3) in het driefasencircuit van de motor. Wanneer de motor overbelast wordt, neemt de stroom die door deze componenten vloeit toe, en de gegenereerde warmte zorgt ervoor dat de overeenkomstige bimetaalplaten buigen.
De vervorming van twee bimetaalplaten wordt gesynthetiseerd via een gemeenschappelijk differentieel hefboommechanisme. Het thermische effect dat wordt gegenereerd door de overbelasting van een of twee fasen zal zich ophopen en uiteindelijk de werking van het uitschakelmechanisme aansturen. Voor driefasige gebalanceerde overbelasting is de beveiligingsreactie in principe hetzelfde als die van het 3-polige thermisch overbelastingsrelais met 2 elementen.
Dit is het meest fundamentele verschil. In het geval van een fasestoring (zoals fase-ontkoppeling van L2), kan het relais met twee elementen nog steeds de fout detecteren door de stroom van de twee fasen (L1 en L3) te verhogen, maar de reactiesnelheid kan iets langzamer zijn dan het relais met drie elementen dat is geoptimaliseerd voor bescherming tegen fase-uitval. Voor de meeste standaardtoepassingen is de bescherming echter nog steeds actueel en effectief.
Het verminderen van één verwarmingselement en de bijbehorende structuur verlaagt direct de materiaal- en productiekosten, terwijl het hoogwaardige 3-polige thermische overbelastingsrelais met 2 elementen mogelijk compacter van formaat wordt.

Voordeel

Voor de meeste driefasige gebalanceerde belastingen in het energiesysteem, zoals standaardpompen, ventilatoren en compressoren, verschilt hun bescherming tegen overbelasting niet van die van drie-elementrelais.

Een gestroomlijnde structuur betekent minder potentiële faalpunten. Het kernbimetaal anti-tijdslimietbeveiligingsmechanisme is nog steeds sterk, waarbij de klassieke voordelen van thermische relais behouden blijven, zoals een sterk aanpassingsvermogen aan de omgeving, geen behoefte aan hulpvoeding en anti-interferentie.

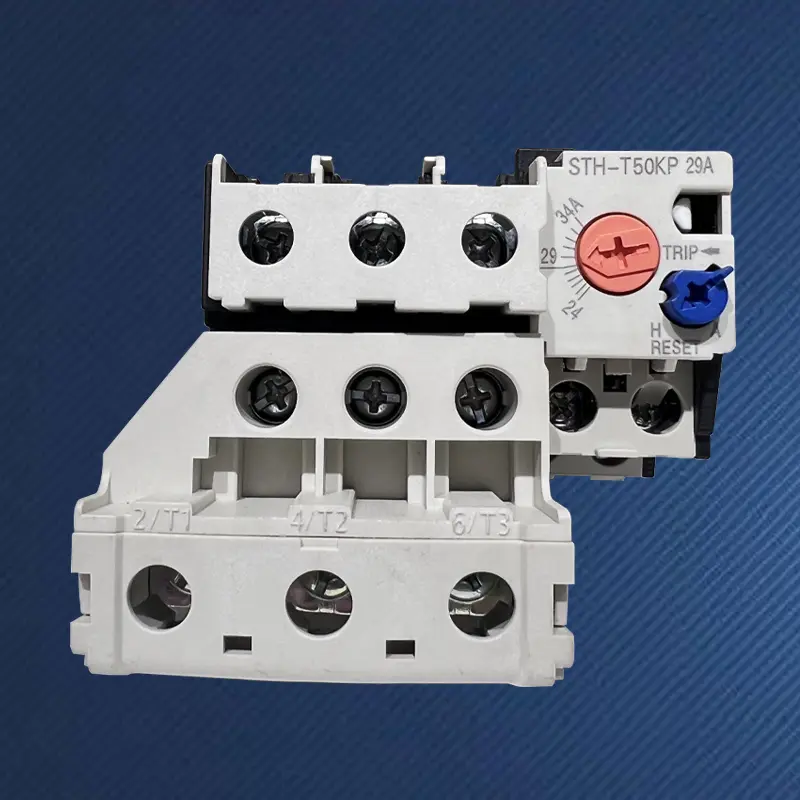

Het STH-N50 thermische relais is geschikt voor S-C50/95 AC-schakelaar

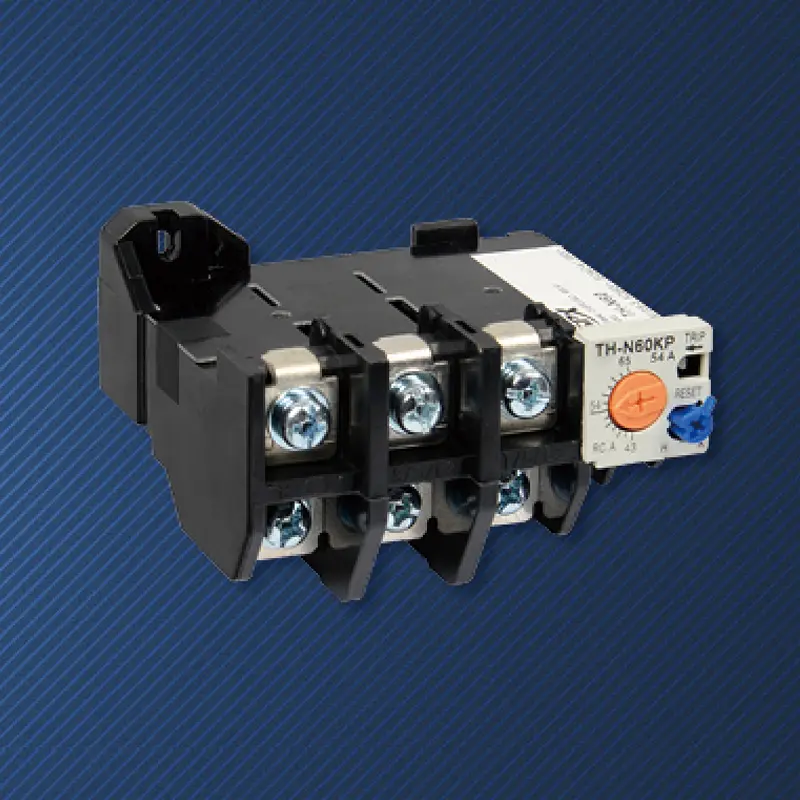

Kader (A)	STH-N60
Geschikte AC-schakelaar	S-C50/95
Hulpcontactstructuur	Handmatig of automatisch retourneren
Bereik aanpassen selectie(A)	Selecteer(A)		Bereik aanpassen (A)
	15A		12~18
	19A		16~22
	22A		18~26
	29A		24~34
	35A		30~40
	42A		34~50
	54A		43~65
	67A		54~80
	82A		65~93
	95A		85~105
Hulpcontactstructuur	1a1b(1NO+1NC)

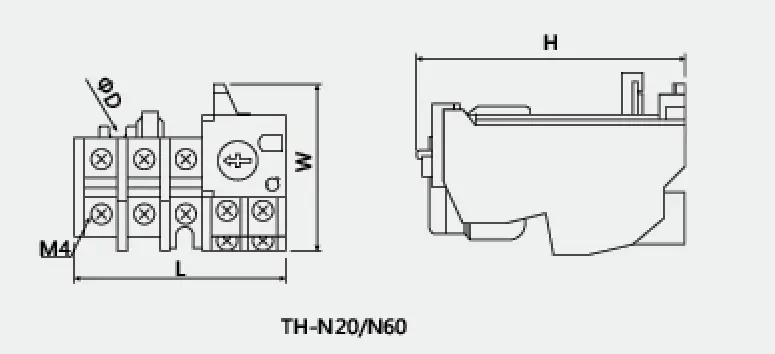

Overzicht en installatieafmeting
	Type	L	W	H	ΦD
	TH-N60	89	57	83.5	4.5
