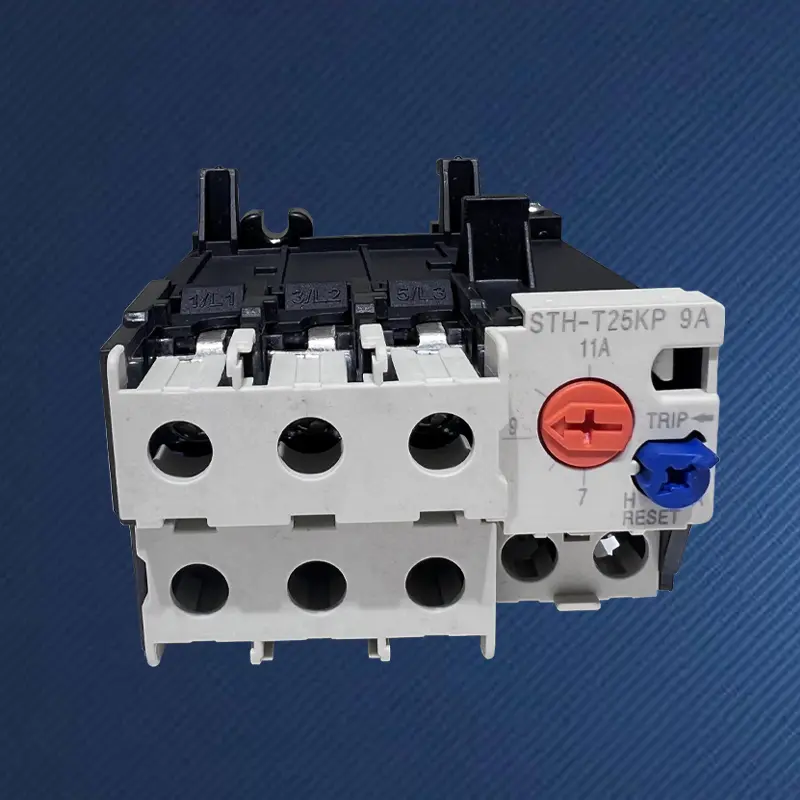

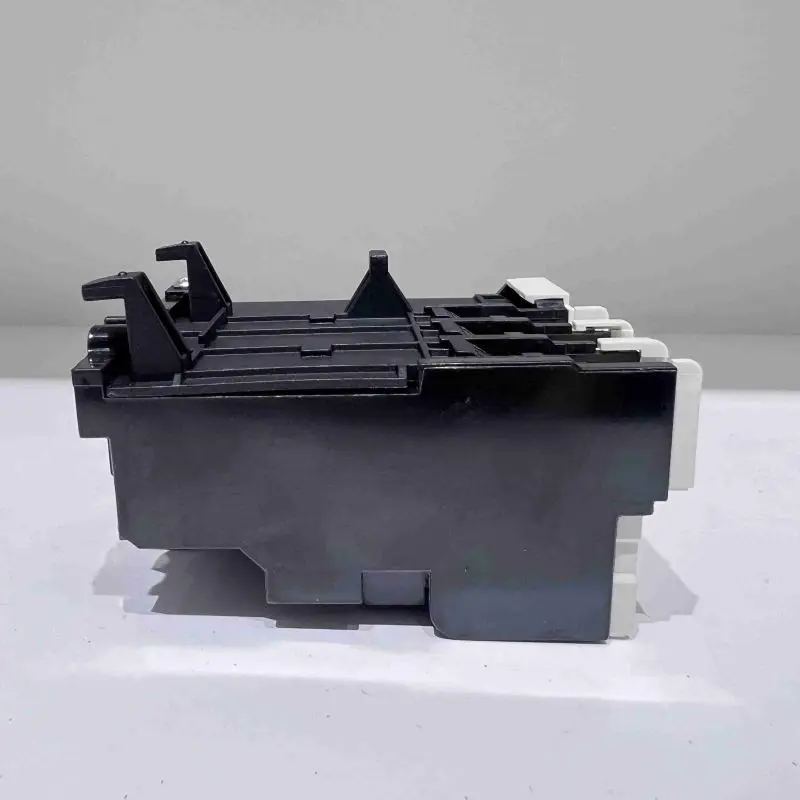

Thermisch overbelastingsrelais TH-T25 18A

In de wereld van motorbeveiliging betekent universele aanpasbaarheid flexibiliteit, maar het brengt ook de complexiteit van het debuggen en het risico van inconsistente parameters met zich mee. Het China SPX thermische overbelastingsrelais TH-T25 18A gaat in de tegenovergestelde richting. Het is geen breed verstelbaar gereedschap, maar een "veiligheids-ID-kaart" die nauwkeurig is gegoten voor een nominale stroom van 18A motor. In de fabriek wordt de laatste kalibratie voltooid met de kernbeschermingsparameter -18A ingestelde stroom, zodat elk product kant-en-klaar de best passende bescherming kan bieden voor motoren met dat specifieke vermogensniveau. Het vertegenwoordigt een efficiënte technische filosofie die standaardisatie, consistentie en gebruiksgemak nastreeft.

Voordeel:

Het product is tijdens het productieproces diep gekalibreerd rond 18A en de thermische eigenschappen van de bimetaalstrip en de mechanische afstemming van het ontgrendelingsmechanisme hebben op dit punt hun maximum bereikt. Gebruikers hoeven geen aanpassingen ter plaatse uit te voeren, waardoor voortijdige of vertraagde beveiligingsacties als gevolg van onnauwkeurige handmatige kalibratie fundamenteel worden geëlimineerd.
Bij de productie van complete apparatuur of batchprojecten kan het gebruik van een thermisch overbelastingsrelais TH-T25 18A op voorraad de beveiligingseigenschappen van alle motoren met hetzelfde vermogen zeer consistent maken, waardoor de standaardisatie en betrouwbaarheid van het totale systeem worden verbeterd.
De instelstroom van 18 A komt nauwkeurig overeen met het reguliere driefasige motorvermogen van 7,5 kW tot 9 kW onder een spanning van 380 V, waardoor het een ideale partner is voor veel ventilatoren, waterpompen en middelgrote mechanische aandrijfmotoren.
Het thermische capaciteits- en warmtedissipatiemodel van het thermische overbelastingsrelais TH-T25 18A thermische element is geoptimaliseerd voor de verwarmingseigenschappen van motoren van dit huidige niveau, waardoor het temperatuurstijgingsproces van motorwikkelingen onder overbelasting, frequente startstop en andere werkomstandigheden realistischer kan worden gesimuleerd.
Ingenieurs en installateurs hoeven geen curvediagrammen te raadplegen of schroevendraaiers te gebruiken om de aanpassingen aan te passen. Ze kunnen de bedrading rechtstreeks installeren, waardoor de foutopsporingstijd aanzienlijk wordt bespaard en menselijke fouten worden verminderd.

Typische toepassingsscenario's

Kernbescherming voor 7,5kW-9kW circulatiewaterpompen en voedingswaterboosterpompen.
Overbelastingsbeveiliging voor kleine luchtcompressoren, aandrijfriemmotoren en mengmengers.
Stroombeveiligingsunit voor middelgrote ventilatorconvectoren en ventilatoren voor verse luchtunits.
De fabrikant van de apparatuur gebruikt het thermische overbelastingsrelais TH-T25 18A als een gestandaardiseerd, foutopsporingsvrij beschermend onderdeel op een van hun modellen met vast vermogen.

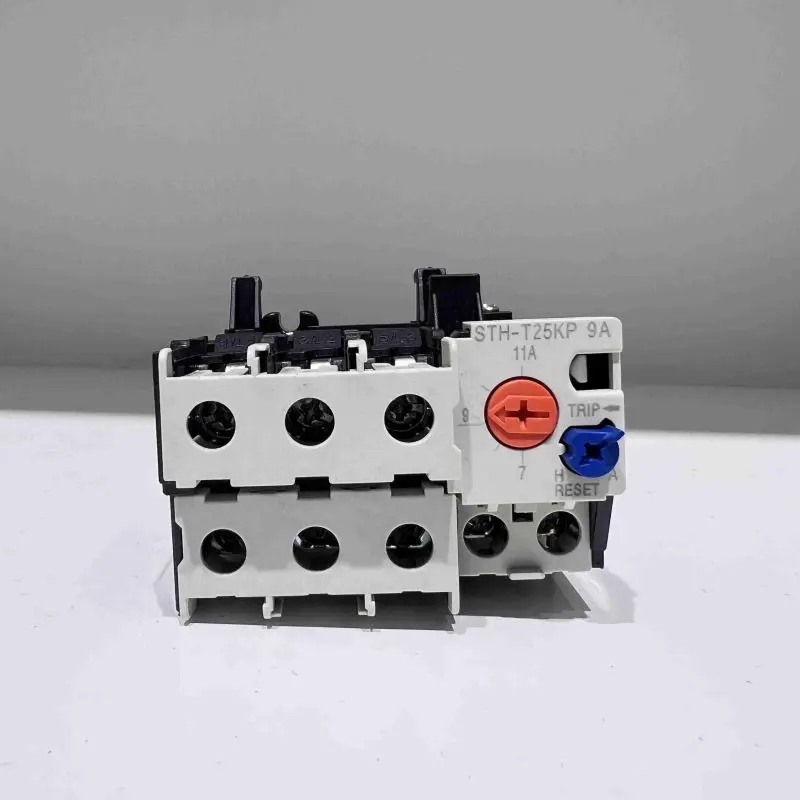

Het STH-T25 thermische relais is geschikt voor S-M20/25 AC-schakelaar

Kader (A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Geschikte AC-schakelaar	S-M10/12		S-M20/25				S-M35/50
Hulpcontactstructuur	Handmatig of automatisch retourneren
Bereik aanpassen selectie(A)	Selecteer(A)	Bereik aanpassen (A)	Selecteer(A)		Bereik aanpassen (A)		Selecteer(A)	Bereik aanpassen (A)
	0,24A	0,2~0,32	1,3A		1~1,6		29	24~34
	0,35A	0,28~0,42	1,7A		1,4~2,0		35	30~40
	0,5A	0,4~0,6	2.1A		1,7 ~ 2,5		42	34~50
	0,7A	0,55~0,85	2,5A		2~3
	0,9A	0,7~1,1	3,6A		2,8 ~ 4,4
	1,3A	1~1,6	5A		4~6
	1,7A	1,4~2,0	6,6A		5,2 ~ 8
	2.1A	1,7 ~ 2,5	9A		7~11
	2,5A	2~3	11A		9~13
	3,6A	2,8 ~ 4,4	15A		12~18
	5A	4~6	19A		16~22
	6,6A	5,2 ~ 8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Hulpcontactstructuur	1a1b(1NO+1NC)

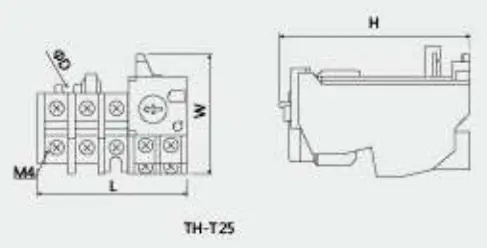

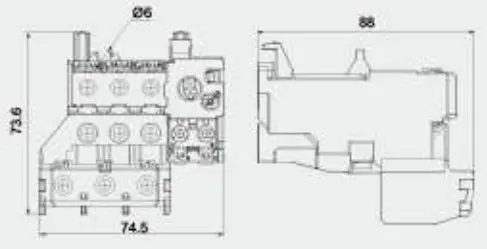

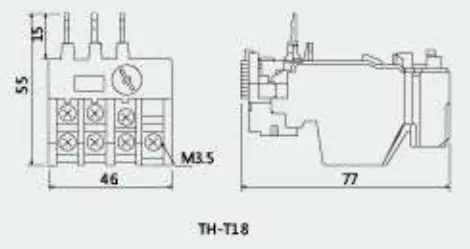

Overzicht en installatieafmeting
	Type		L	W	H	φD
	TH-T25		63	51	81	4.5
