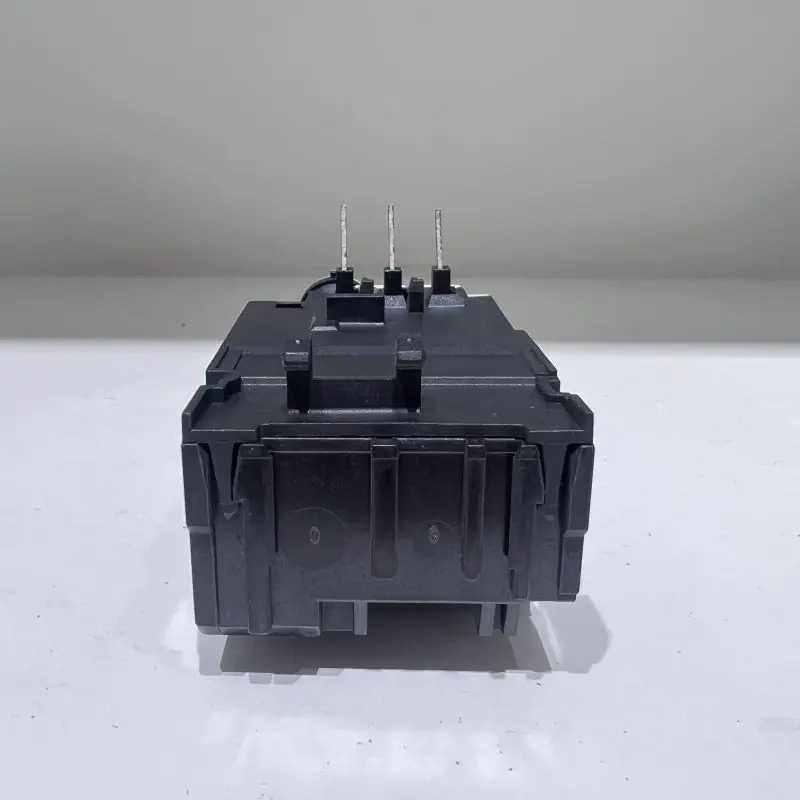

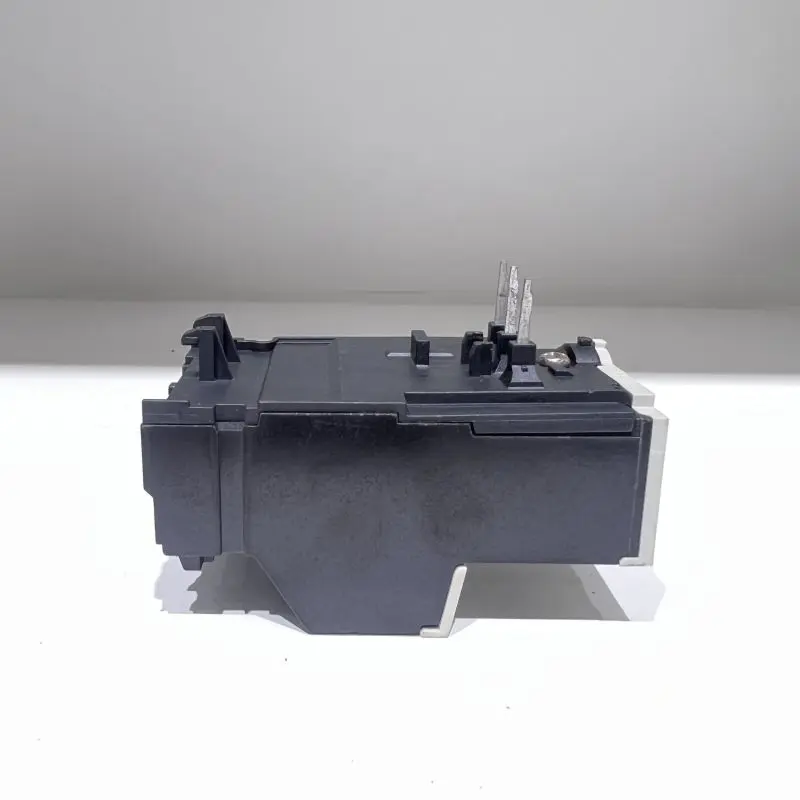

TH-T18 0,35A thermisch relais

In automatiseringsinstrumenten, precisieaandrijvingen en kleine apparatuur zijn er een groot aantal driefasige micromotoren met een vermogen van slechts een paar honderd watt. De nominale stroom van deze motoren is extreem klein (meestal minder dan 1A), en de beveiligingscurve van thermische relais voor algemeen gebruik binnen dit bereik is vaak niet nauwkeurig genoeg om effectieve bescherming te bereiken. Het SPX duurzame TH-T18 0,35A thermische relais is een professionele oplossing ontworpen voor toepassingen met zulke kleine stroomsterktes. Het bereikt een hoge gevoeligheid en stabiliteitsbescherming bij een stroomsterkte van 0,35 A dankzij de miniaturisatie en het precisieontwerp van bimetaalplaatmaterialen, verwarmingselementen en actiemechanismen, waardoor de leemte in gespecialiseerde bescherming voor micromotoren wordt opgevuld.

Functies:

Het hoogwaardige TH-T18 0,35A thermische relais van de SPX-fabriek heeft een speciale thermisch-mechanische structurele optimalisatie ondergaan om de zwakke warmte aan te pakken die wordt gegenereerd door kleine stromen rond 0,35A. Dit zorgt ervoor dat de bimetaalstrip voldoende en nauwkeurige vervorming kan produceren, waardoor de inverse-time-beveiligingsfunctie betrouwbaar kan worden geactiveerd, zelfs bij kleine overbelastingen (zoals 1,1 keer In), waardoor dode hoeken worden vermeden.

TH-T18 zorgt voor een extreem hoge consistentie van beschermingseigenschappen tussen producten door middel van precisieproductieprocessen, zelfs op microschaal waar stroomfluctuaties op microampèreniveau de beveiligingspunten kunnen beïnvloeden, waardoor het geschikt is voor massatoepassing in gestandaardiseerde micro-apparaten. Het is voortreffelijk van formaat en kan rechtstreeks worden aangesloten op micro-AC-schakelaars (zoals 9A ~ 12A-kwaliteit) om een ​​ultracompacte micromotorstarter te vormen, waardoor waardevolle ruimte in de schakelkast enorm wordt bespaard.

Voordeel:

Op maat gemaakt TH-T18 0,35A thermisch relais, als puur elektromechanisch beschermingsonderdeel, vereist geen externe voeding en is volledig ongevoelig voor spanningsschommelingen, harmonischen en elektromagnetische interferentie in besturingssystemen. Het kan ook stabiel werken in complexe microsystemen die worden aangedreven door frequentieomvormers of schakelende voedingen.

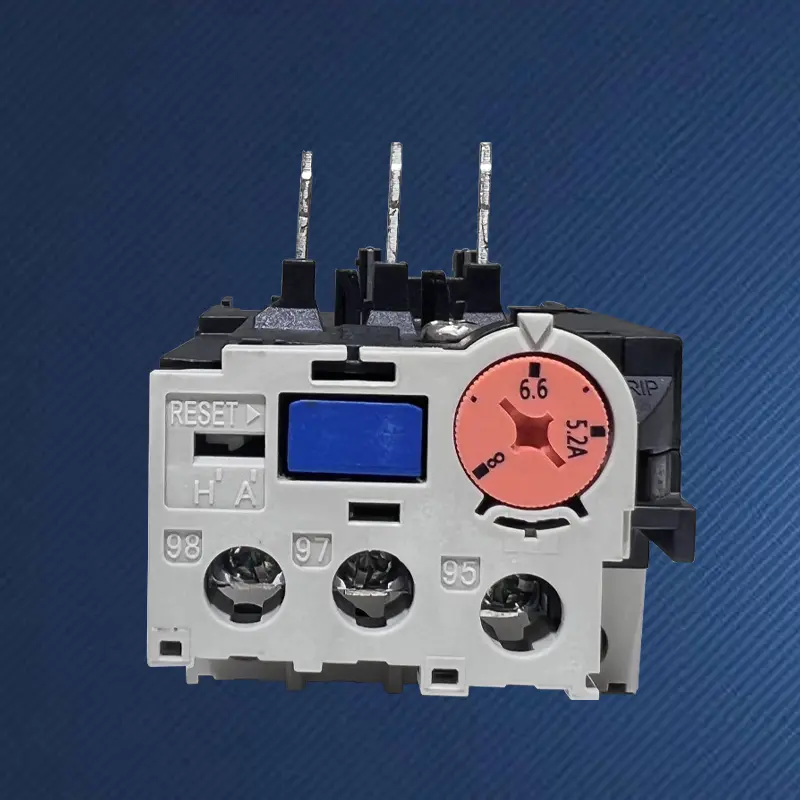

Hoewel het actiemechanisme klein is, is het nog steeds uitgerust met duidelijke handmatige resetknoppen en uitschakelindicatieborden, die statusherkenning en foutreset in dicht opeengepakte microcontrole-eenheden vergemakkelijken.

Het STH-T18 thermische relais is geschikt voor S-M10/20 AC-schakelaar

Kader (A)	STH-T18(TH-T18)		STH-T25(TH-T25)				STH-T50(TH-T50)
Geschikte AC-schakelaar	S-M10/12		S-M20/25				S-M35/50
Hulpcontactstructuur	Handmatig of automatisch retourneren
Bereik aanpassen selectie(A)	Selecteer(A)	Bereik aanpassen (A)	Selecteer(A)		Bereik aanpassen (A)		Selecteer(A)	Bereik aanpassen (A)
	0,24A	0,2~0,32	1,3A		1~1,6		29	24~34
	0,35A	0,28~0,42	1,7A		1,4~2,0		35	30~40
	0,5A	0,4~0,6	2.1A		1,7 ~ 2,5		42	34~50
	0,7A	0,55~0,85	2,5A		2~3
	0,9A	0,7~1,1	3,6A		2,8 ~ 4,4
	1,3A	1~1,6	5A		4~6
	1,7A	1,4~2,0	6,6A		5,2 ~ 8
	2.1A	1,7 ~ 2,5	9A		7~11
	2,5A	2~3	11A		9~13
	3,6A	2,8 ~ 4,4	15A		12~18
	5A	4~6	19A		16~22
	6,6A	5,2 ~ 8	22A		18~26
	9A	7~11	29A		24~34
	11A	9~13	35A		30~40
Hulpcontactstructuur	1a1b(1NO+1NC)

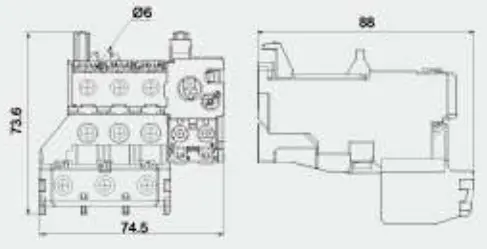

Overzicht en installatieafmeting
	Type		L	W	H	φD
	TH-T25		63	51	81	4.5
