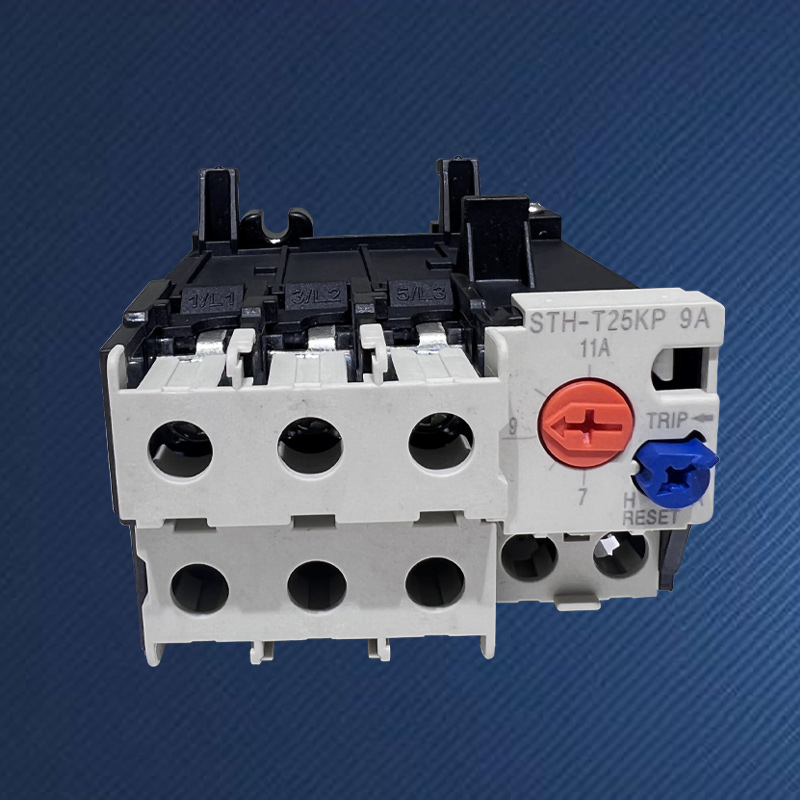

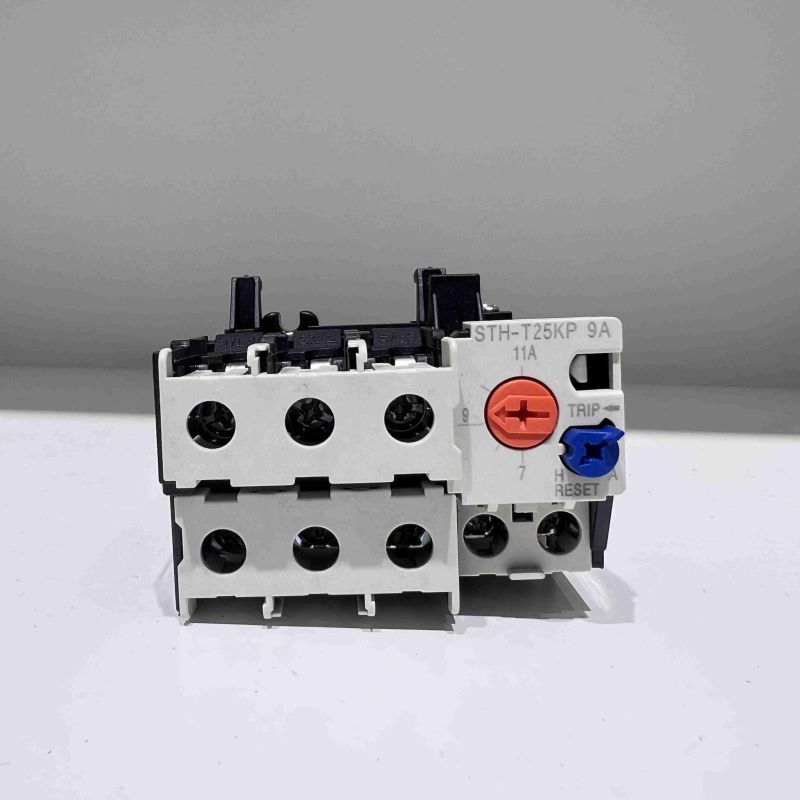

TH-T25KP Thermisch overbelastingsrelais

Waarom kiezen voor een SPX TH-T25KP thermisch overbelastingsrelais?

Op complexe industriële locaties variëren de bedrijfsomstandigheden van motoren sterk, en factoren zoals nominale stroom, startbelasting en omgevingstemperatuur vereisen dat beschermende apparaten een hoog aanpassingsvermogen en instelbaarheid hebben. Het SPX-gecuatomiseerde TH-T25KP thermische overbelastingsrelais is geen onderdeel met vaste specificaties, maar een configureerbaar motorbeveiligingsplatform. Het kernontwerpconcept is om ingenieurs in staat te stellen beveiligingsparameters ‘op maat’ te maken op basis van de werkelijke werkomstandigheden van elke motor door middel van brede continue stroomafstemming, uitstekende temperatuurcompensatie en versterkte mechanische structuur, waardoor beveiligingsupgrades worden bereikt van ‘toepasselijk’ naar ‘optimaal’, vooral geschikt voor uitdagende situaties zoals het starten van zware belasting, intermitterende werking of veranderende omgevingen

Het TH-T25KP thermische overbelastingsrelais op voorraad biedt een breed scala aan continu instelbare stromen die de vaste modellen ver overtreffen (zoals een compleet bereik van meer dan tien ampère tot honderden ampère). Gebruikers kunnen de actiestroom continu en nauwkeurig instellen op de nominale stroomwaarde van de motor door aan de knop te draaien, waardoor de beste persoonlijke afstemming van beveiligingskenmerken wordt bereikt.

Meestal uitgerust met optionele of schakelbare functies van Klasse 10 en Klasse 20 (of hoger), kunnen gebruikers flexibel de bijpassende uitschakelcurve kiezen, afhankelijk van of de motor een standaardstart of een start met zware belasting heeft, waardoor startstoten en struikelen kunnen worden voorkomen en een snelle bescherming wordt gegarandeerd in geval van overbelasting van de vergrendelde rotor.

Uitgerust met een geavanceerd compensatiemechanisme voor de omgevingstemperatuur, behoudt het TH-T25KP thermische overbelastingsrelais stabiele beveiligingseigenschappen binnen een omgevingstemperatuurbereik van -20 ° C tot +60 ° C (of breder), waardoor de "seizoensgebonden ziekte" wordt vermeden die wordt veroorzaakt door voortijdige of vertraagde bescherming van gewone relais als gevolg van veranderingen in de omgevingstemperatuur.

Het maakt gebruik van een onafhankelijke basisinstallatie en wordt aangesloten op de contactor via standaard bedradingsterminals in plaats van via directe aansluiting. Dit ontwerp biedt een grotere bedradingsflexibiliteit, een sterker warmteafvoervermogen en het voordeel van eenvoudig individueel onderhoud en vervanging, waardoor het de voorkeurskeuze is voor veeleisende kastontwerpen.

Naast de standaard normaal gesloten (NC-97/98) uitschakelcontacten, wordt doorgaans een extra set onafhankelijke normaal open (NO-95/96) en normaal gesloten (NC-97/98) signaalcontacten geleverd, die kunnen worden gebruikt om de uitschakeling van het circuit en de alarmindicatie op afstand te regelen, waardoor wordt voldaan aan complexe besturings- en bewakingsvereisten.

Kader (A)	STH-T18(TH-T18)				STH-T25(TH-T25)				STH-T50(TH-T50)
Geschikte AC-schakelaar	S-M10/12				S-M20/25				S-M35/50
Hulpcontactstructuur	Handmatig of automatisch retourneren
Bereik aanpassen selectie(A)	Selecteer(A)		Bereik aanpassen (A)		Selecteer(A)		Bereik aanpassen (A)		Selecteer(A)	Bereik aanpassen (A)
	0,24A		0,2~0,32		1,3A		1~1,6		29	24~34
	0,35A		0,28~0,42		1,7A		1,4~2,0		35	30~40
	0,5A		0,4~0,6		2.1A		1,7 ~ 2,5		42	34~50
	0,7A		0,55~0,85		2,5A		2~3
	0,9A		0,7~1,1		3,6A		2,8 ~ 4,4
	1,3A		1~1,6		5A		4~6
	1,7A		1,4~2,0		6,6A		5,2 ~ 8
	2.1A		1,7 ~ 2,5		9A		7~11
	2,5A		2~3		11A		9~13
	3,6A		2,8 ~ 4,4		15A		12~18
	5A		4~6		19A		16~22
	6,6A		5,2 ~ 8		22A		18~26
	9A		7~11		29A		24~34
	11A		9~13		35A		30~40
Hulpcontactstructuur	1a1b(1NO+1NC)
Overzicht en installatieafmeting
	Type				L	W	H	φD
	TH-T25				63	51	81	4.5
