TH-N12 Thermisch overbelastingsrelais

Op het gebied van industriële stroomdistributie en automatiseringsbesturing is er een groot aantal kleine en middelgrote motoren, en hun beschermingseisen vereisen zowel precisie en betrouwbaarheid als gemak van integratie en onderhoud. Het hoogwaardige en CE-gecertificeerde TH-N12 thermische overbelastingsrelais van de SPX-fabriek is een gestandaardiseerde beveiligingsmodule die is ontworpen om aan deze wijdverbreide vraag te voldoen. Het streeft geen extreem breed bereik na, maar biedt zeer volwassen en consistente beschermingsprestaties binnen een geoptimaliseerd stroombereik. Of het nu wordt geïntegreerd in nieuwe motorstarters of wordt gebruikt voor onderhoud en vervanging van bestaande systemen, TH-N12 biedt gebruikers een zorgeloze, betrouwbare en eenvoudig te beheren beveiligingsoplossing met zijn gestandaardiseerde interface en duidelijke aanpassingsschaal.

Functie

De centrale instelknop heeft een duidelijke stroomwaardeschaal, waardoor gebruikers visueel en nauwkeurig de nominale stroom van de motor kunnen instellen. De bediening is intuïtief, waardoor giswerk en fouten tijdens het foutopsporingsproces worden verminderd.
Het productontwerp is voorzien van een uitschakelindicatorvenster (meestal een opvallende kleurverandering) en een handmatige resetknop, waardoor de status van het apparaat in één oogopslag duidelijk wordt voor snelle foutdiagnose en systeemherstel.
SPX TH-N12 thermisch overbelastingsrelais van hoge kwaliteit is gebaseerd op het klassieke bimetaalstripverwarmings- en buigprincipe en biedt overbelastingsbeveiliging die past bij de thermische eigenschappen van de motor. Het ingebouwde mechanisme van de differentiële geleideplaat zorgt voor de mogelijkheid om de uitschakelreactie op fase-uitval en ernstige driefasige onbalansfouten te versnellen.
Het TH-N12 thermische overbelastingsrelais is meestal ontworpen voor directe plug-in installatie met kleine AC-schakelaars van dezelfde serie of gespecificeerde modellen en vormt een compacte en betrouwbare elektromagnetische starter, waardoor installatieruimte en bedradingstijd worden bespaard.
Modellen van hoge kwaliteit zullen compensatie voor de omgevingstemperatuur bevatten om de impact van veranderingen in de omgevingstemperatuur op de werkingseigenschappen van de bimetaalstrip te verzachten, waardoor de stabiliteit van de TH-N12 thermische overbelastingsrelaisbescherming over een groter temperatuurbereik wordt gegarandeerd.
De schaal kan basisbescherming tegen stof en accidentele aanraking bieden voor interne precisiemechanismen en is geschikt voor installatie in verschillende schakelkasten.

Belangrijkste toepassingsscenario's

TH-N12 is geschikt voor kleine en middelgrote vermogenstoepassingen die betrouwbare bescherming en beperkte ruimte vereisen:
Motorbeveiliging voor verpakkingsmachines, kleine transportbanden, mixers, ventilatoren en andere apparatuur.
Enkele machinebesturing van automatische deuren, ventilatieapparatuur, waterpompen, enz.
Als standaard beveiligingsaccessoire voor de uitvoeringseenheid (contactor) aan de uitgangszijde van PLC of controller.
TH-N12 thermisch overbelastingsrelais, als een veelgebruikt universeel model, wordt vaak gebruikt om beschadigde thermische relais van hetzelfde type in oude systemen te vervangen.

Het STH-N12 thermische relais is geschikt voor S-C10/12 AC-schakelaar

Kader (A)	STH-N18(TH-N18)		STH-N25(TH-N25)		STH-N50(TH-N50)
Geschikte AC-schakelaar	S-C10/12		S-C21/25		S-C50/95
Hulpcontactstructuur	Handmatig of automatisch retourneren
Bereik aanpassen selectie(A)	Selecteer(A)	Bereik aanpassen (A)	Selecteer(A)	Bereik aanpassen (A)	Selecteer(A)	Bereik aanpassen (A)
	0,24A	0,2~0,32	1,3A	1~1,6	15A	12~18
	0,35A	0,28~0,42	1,7A	1,4~2,0	19A	16~22
	0,5A	0,4~0,6	2.1A	1,7 ~ 2,5	22A	18~26
	0,7A	0,55~0,85	2,5A	2~3	29A	24~34
	0,9A	0,7~1,1	3,6A	2,8 ~ 4,4	35A	30~40
	1,3A	1~1,6	5A	4~6	42A	34~50
	1,7A	1,4~2,0	6,6A	5,2 ~ 8	54A	43~65
	2.1A	1,7 ~ 2,5	9A	7~11	67A	54~80
	2,5A	2~3	11A	9~13	82A	65~93
	3,6A	2,8 ~ 4,4	15A	12~18	95A	85~105
	5A	4~6	19A	16~22
	6,6A	5,2 ~ 8	22A	18~26
	9A	7~11	29A	24~34
	11A	9~13	35A	30~40
Hulpcontactstructuur	1a1b(1NO+1NC)

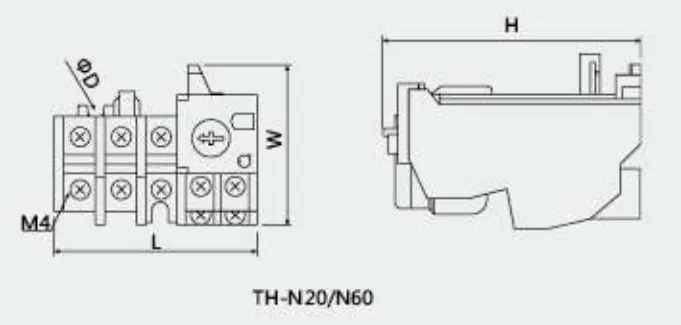

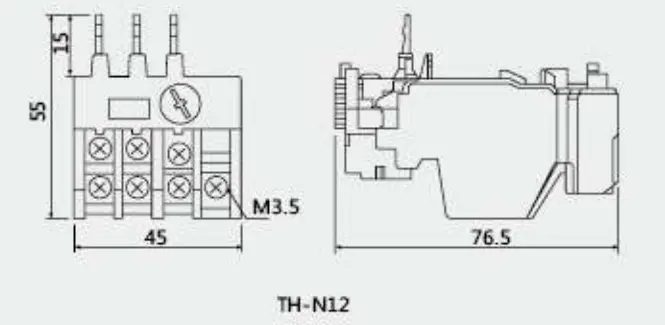

Overzicht en installatieafmeting
	Type		L	W	H	φD
	TH-N20		63	51	79	4.5
	TH-N60		89	57	83.5	4.5
