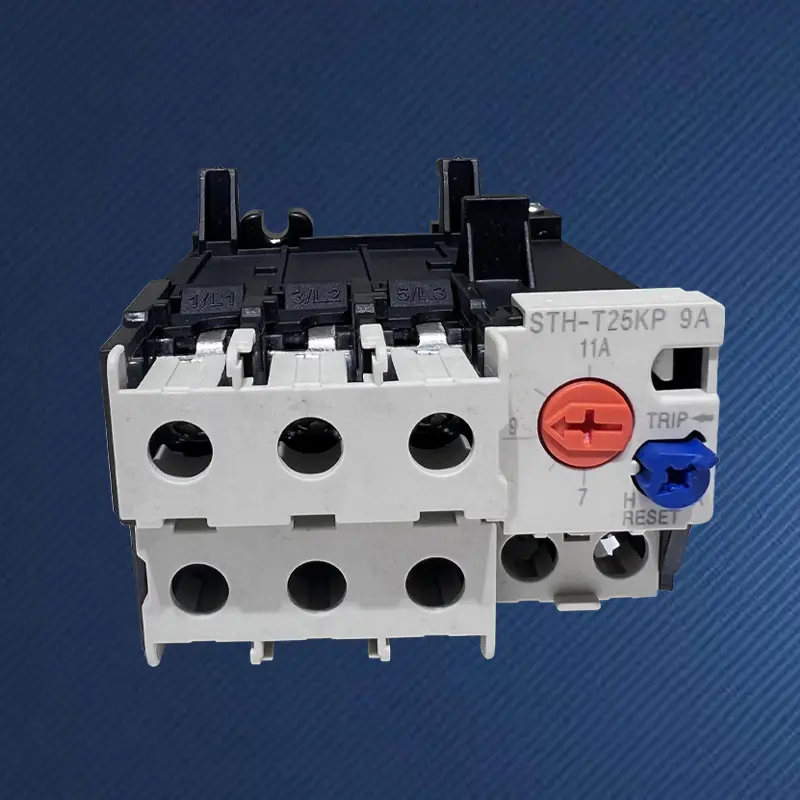

Thermisch relais tegen overbelasting

De schade aan elektromotoren treedt zelden onmiddellijk op, maar is vaker het gevolg van langdurige "subgezonde" overbelasting, wat leidt tot langzame "bakveroudering" van de isolatielaag. SPX hoge kwaliteit overbelastingsbeveiliging Thermisch relais is de "patholoog" die deze progressieve dreiging aanpakt. Het richt zich niet op onmiddellijke kortsluitstromen, maar "pulseert" voortdurend de bedrijfsstroom van de motor en zet via een geavanceerde mechanische structuur de huidige waarde om in warmte, die vervolgens wordt omgezet in mechanische verplaatsing. Dit proces omvat in wezen het reproduceren van de temperatuurstijging in de motorwikkeling in realtime buiten het lichaam. Wanneer dit ‘in vitro model’ oververhitting vertoont, stelt hij vast dat ook het motorlichaam in gevaar is en geeft hij direct een uitschakelcommando.

Functie

De op maat gemaakte thermische relaiskern voor overbelastingsbeveiliging bestaat uit een set bimetaalstrips die in serie zijn geschakeld in het hoofdcircuit van de motor. Wanneer er stroom vloeit, wordt er warmte gegenereerd en buigt de bimetaalstrook naar één kant vanwege de verschillende thermische uitzettingscoëfficiënten van de twee metaallagen. Hoe groter de overbelastingsstroom, hoe sneller de verwarmings- en buigsnelheid.

Buigen duwt een reeks verbindingsmechanismen in beweging, en na een tijdsperiode die omgekeerd evenredig is met de grootte van de overbelastingsstroom, zorgt dit er uiteindelijk voor dat het normaal gesloten stuurcontact wordt geopend. Het kan bijvoorbeeld enkele minuten duren om te werken bij 1,2 maal de nominale stroom, terwijl het bij 7 maal de nominale stroom slechts enkele seconden kan duren. De thermische relaisfunctie voor overbelastingsbeveiliging komt overeen met het thermische uithoudingsvermogen van de motor, die lange tijd milde overbelastingen kan weerstaan ​​en bij ernstige overbelasting onmiddellijk moet worden uitgeschakeld.

Voordeel

Het warmteaccumulatie- en dissipatieproces van bimetaalstrips kan instinctief het thermische proces van motorwikkelingen simuleren zonder enige elektronische programmering. De betrouwbaarheid van dit type bescherming, gebaseerd op natuurkundige wetten, is geworteld in de materiaalkunde en wordt niet beïnvloed door softwarefouten of elektromagnetische interferentie.

Voor de "chronische overbelasting" van motoren die lange tijd op een nominale stroom van 105% -150% draaien, kunnen elektronische apparaten dit over het hoofd zien vanwege instellings- of signaalschommelingen, maar de hitte van thermische relais zal zich blijven ophopen tot ze betrouwbaar werken, met name om deze gemakkelijk over het hoofd geziene chronische moordenaar op het gebied van isolatie aan te pakken.

Wanneer er sprake is van een fasestoring of een ernstige driefasige onbalans, zal de bedrijfswikkelingsstroom aanzienlijk toenemen. Hoogwaardig thermisch relais met overbelastingsbeveiliging kan, via het interne differentiële versterkingsmechanisme (zoals de differentiële geleideplaat), de uitschakelactie aanzienlijk versnellen en effectieve fase-uitvalbescherming bieden.

Geen hulpvoeding nodig, eenvoudige structuur, gemaakt van metaal en technisch plastic. Dit betekent dat het thermische relais met overbelastingsbeveiliging een ongeëvenaarde overleving en stabiliteit heeft in zware industriële omgevingen met veel stof, vochtigheid, grote temperatuurverschillen en sterke elektromagnetische interferentie, waar elektronische apparaten niet aan kunnen tippen.

Sollicitatie

Groothandel hoogwaardige thermische relais voor overbelastingsbeveiliging uit onze fabriek. Ze vertonen vaak een toename van de mechanische weerstand en een gestage stijging van de stroom, waardoor ze een typisch scenario zijn voor thermische relais om hun voordelen op het gebied van "chronische overbelasting" te benutten.
Een groot aantal gestandaardiseerde fabrikanten van kleine en middelgrote apparatuur labelen thermische relais op hun producten om de beste balans tussen betrouwbaarheid en kosten te bereiken.
Motoren in cementfabrieken, mijnen en gietwerkplaatsen hebben veel trillingen en stof, en de passieve mechanische structuur van thermische relais vertoont een sterk aanpassingsvermogen.
Overbelastingsbeveiliging Thermisch relais is als bewezen standaardcomponent een directe en betrouwbare keuze voor het vervangen van soortgelijke producten in oude systemen.
